Tutte le impostazioni dal monitor
Pagina principale con icone semplici e chiare
Nessuna necessità di allontanarsi dalla cabina per regolare la rotopressa
Per tutti i monitor, le rotopresse serie R sono ISOBUS e tutte le funzioni possono essere configurate dal display. Tutte le impostazioni possono essere gestite dal display tramite menu a tendina senza scendere dalla cabina, compresi i parametri di densità o lubrificazione (se la rotopressa è dotata di sistema di lubrificazione automatica). Sulle rotopresse V451R e V461R sono disponibili le seguenti funzioni:
Impostazioni
- Inserimento/disinserimento coltelli
- Gestione dei set di coltelli (se dotata di MaxiCut™ HC 25 Premium)
- Sollevamento/abbassamento del fondo abbassabile
- Regolazione del diametro delle balle
- Regolazione della densità delle balle (da 0 a 100% della capacità)
- Attivazione/disattivazione softcore ("cuore tenero")
- Regolazione della pressione del Softcore (da 0 a 100% della capacità)
- Regolazione del diametro del softcore
- Scelta tra rete e spago
- Avvio automatico/manuale di legatura/avvolgimento
- Comando manuale del cilindro rete/spago
- Regolazione strati di rete
- Regolazione del ritardo legatura a rete
- Regolazione dei giri di spago su ogni lato (indipendente)
- Regolazione distanza spago
- Regolazione spazio dello spago verso i bordi
- Attivazione della modalità con sistema di avvolgimento B-Wrap®
- Comando dell'illuminazione (luci laterali/faro rotante) quando è stata selezionata tale opzione
- Innesto/disinnesto del sistema di lubrificazione automatica (se la rotopressa è dotata di tale sistema)
- Durata e frequenza della lubrificazione automatica
Informazioni
- Indicatori della forma della balla
- Diametro attuale della balla/diametro della balla impostato
- Densità attuale della balla/densità impostata della balla
- Posizione del set di coltelli
- Posizione fondo abbassabile
- Allarme quasi piena
- Indicatore di arresto
- Scelta tra rete e spago
- Stato del processo di legatura rete/spago
- Stato dell'espulsione della balla (se la macchina è dotata di rampa di scarico opzionale)
- Stato della sponda posteriore
- Stato cuore tenero
- Contaballe (10 operatori x 10 campi = 100 contatori)
- Contatore di tempo
- Cancella messaggi di errore
Display per attrezzi 1100: soluzione semplice ma moderna
Monitor a colori del display per attrezzi 1100
Collegamento del display per attrezzi 1100 utilizzando il cablaggio della cabina (incluso nella fornitura)
Il display per attrezzi 1100 è una soluzione universale che offre tutte le principali funzioni richieste dalla maggior parte degli operatori. Questo monitor ISOBUS è dotato di uno schermo a colori con diagonale di 4,3 pollici (11 cm) e di tasti retroilluminati.
Il display per attrezzi 1100 consente di accedere a tutte le funzioni e le informazioni elencate sopra, mentre non è in grado di gestire la modalità TBA di automazione trattore-rotopressa. Il monitor del display per attrezzi 1100 viene consegnato con il cablaggio per la cabina da collegare a una presa COBO® da 12 V.
NOTA: il supporto del monitor non è compreso e deve essere ordinato separatamente.
Il display Universal 4240 aumenta il comfort dell'operatore.
Display Universal 4240 con pagina di lavoro principale V4X1R
Cablaggio dedicato che collega la spina ISOBUS della pressa al display
Collegamento GreenStar™ 4240 utilizzando il cablaggio della cabina (incluso nella fornitura)
Collegamento GreenStar™ 4240 utilizzando il cablaggio del montante d'angolo (incluso nella fornitura)
Gli operatori più esigenti possono ordinare le presse V451R e V461R con il display Universal 4240. Questo display ISOBUS è dotato di un comodo schermo a colori con diagonale di 21,5 cm ed è in grado di gestire la funzione TBA. Il touchscreen offre un'interfaccia intuitiva e semplice da usare, che consente all'operatore di regolare e controllare facilmente parametri simili a quelli del display per attrezzi 1100 e tutti i parametri TBA.
Il 4240 offre maggiori funzionalità di sistema di guida, gestione dell'irrorazione, gestione dell'azienda agricola e applicazioni FarmSight™.
Per l'uso su trattori con o senza ISOBUS, l'opzione del display Universal 4240 viene fornita con i seguenti componenti:
- Display Universal 4240
- Presa ISOBUS da pressa a parte posteriore del trattore
- Spina ISOBUS rotopressa a cablaggio display (richiede una spina COBO® da 12 V)
- Cablaggio da montante d'angolo della cabina del trattore a monitor
NOTA: il supporto del monitor non è compreso e deve essere ordinato separatamente.
Monitor ISOBUS per ottimizzare i costi di acquisto e/o il comfort
Collegamento dalla pressa al display integrato nella cabina del trattore
Se si utilizza già un display integrato o esterno con certificazione ISOBUS, non è necessario che l'ordine delle rotopresse serie R comprenda il monitor. Grazie alla connettività ISOBUS, sarà sufficiente collegare la pressa al trattore/monitor e procedere alle operazioni di formazione delle balle.
Questa soluzione economicamente efficiente permette di utilizzare tutte le funzioni della rotopressa a eccezione della modalità TBA qualora la rotopressa sia collegata a un trattore John Deere non compatibile o a un trattore di un altro produttore.
Automazione trattore-pressa (TBA): formazione di balle semplificata
Un'unica azione manuale: tutto il resto verrà gestito dal sistema
Tutte le impostazioni di TBA sono facilmente regolabili in base alle esigenze dell'utente
Le dotazioni standard di tutte le rotopresse V451R e V461R comprendono la modalità TBA, Senza alcuna necessità di richiedere una chiave di attivazione aggiuntiva per la pressa. La modalità TBA agevola più che mai la formazione della balla controllando la maggior parte delle operazioni richieste e offre i seguenti vantaggi:
- Formazione della balla molto comoda: una sola operazione anziché quattro.
- Formazione della balla a prova di errore: anche dopo 10 ore di lavoro il sistema non dimentica un'operazione, aspetto particolarmente utile soprattutto per gli operatori con poca esperienza.
- Qualità delle balle costante: il diametro sarà sempre lo stesso.
- Produttività costante: nessun calo di efficienza dovuto ad affaticamento dell'operatore.
Quando viene utilizzato con un trattore John Deere dotato di ISOBUS, distributori elettroidraulici (E-SCV) e una trasmissione IVT™, il sistema consente di:
- Fermare il trattore una volta raggiunta la dimensione prestabilita della balla

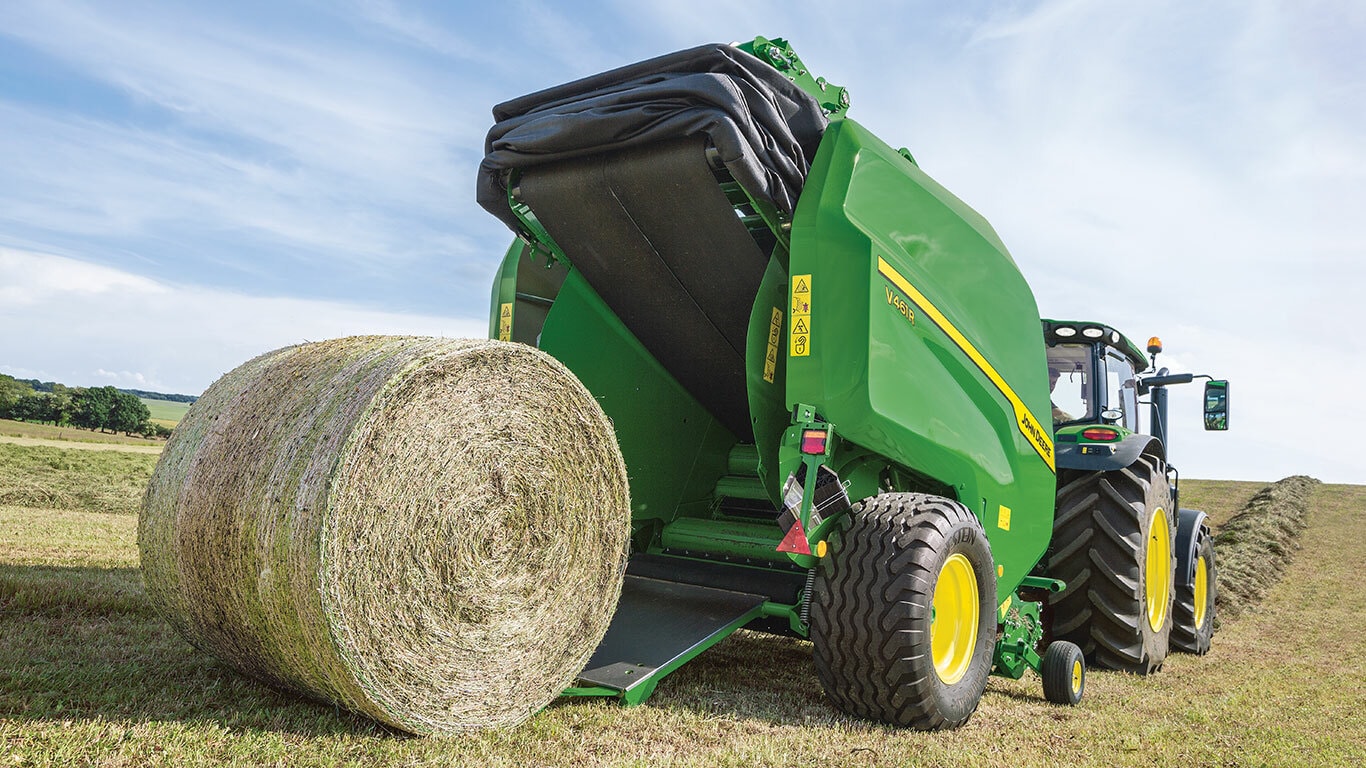

- Aprire il portello
- Chiudere il portello dopo avere scaricato la balla
L'unica azione con intervento dell'operatore è l'innesto dell'inversore in marcia avanti e la gestione delle sterzate.
Se il trattore John Deere non è dotato di IVT™ (per esempio con trasmissione PowrQuad™ o DirectDrive) ma solo di distributore elettroidraulico e ISOBUS, è comunque possibile automatizzare l'apertura e la chiusura.
Per disinnestare l'automazione è sufficiente toccare una volta il distributore idraulico, i freni o l'inversore. Allo stesso modo è possibile interrompere temporaneamente l'apertura e la chiusura automatizzate durante le operazioni di scarico su terreni in pendenza. Il sistema TBA non richiede il collegamento di distributori idraulici aggiuntivi né funzionalità di rilevamento del carico/Power Beyond.
Il sistema TBA può essere configurato completamente in base alle preferenze dell'operatore e la durata delle fasi di accelerazione e decelerazione può essere facilmente regolata dal monitor.
Non è richiesta una chiave di attivazione per la pressa, ma può essere necessaria una chiave di attivazione per il trattore, a seconda delle specifiche del trattore John Deere in uso.
B-Wrap è un marchio commerciale di Tama Plastic Industry. COBO è un marchio commerciale di C.O.B.O. S.P.A. Joint Stock Company Italy.
