Alta densità e peso delle balle
A è il diametro (in cm) simmetrico della balla sull’asse a 0 gradi, mentre B è la densità della balla (kg/m3)
Deutsche Landwirtschafts-Gesellschaft e.V. Prova ufficiale (DLG) con balle di insilato
Dati dei test |
Data |
23 giugno 2012 |
Raccolto |
Insilato d'erba |
Rotopressa |
John Deere 960 |
Numero balle |
12 |
Peso balle |
786 kg |
Densità della balla |
505,8 kg/m3 |
Diametro balla |
127 cm |
Larghezza balla |
123 cm |
Contenuto di sostanza secca |
68,8 percento |
Impostazione della densità |
100 percento |
Numero di coltelli |
13 |
Velocità di lavoro |
14,3 km/h |
A è il diametro (in cm) simmetrico della balla sull’asse a 0 gradi, mentre B è la densità della balla (kg/m3)
Test ufficiale DLG su balle di paglia
Dati dei test |
Data |
13 agosto 2012 |
Raccolto |
Paglia di frumento |
Rotopressa |
John Deere 990 |
Numero balle |
3 |
Peso balle |
472 kg |
Densità della balla |
125,3 kg/m3 |
Diametro balla |
192 cm |
Larghezza balla |
126 cm |
Contenuto di sostanza secca |
88,5 percento |
Impostazione della densità |
100 percento |
Numero di coltelli |
--- |
Velocità di lavoro |
17,7 km/h |
Il modello V451R è in grado di produrre balle fino a 1,6 m di diametro con una larghezza della camera di pressatura di 1,21 m. La camera di pressatura, MaxD, è stata progettata per produrre balle molto pesanti, dense e con una forma perfetta, come dimostrato ufficialmente da DLG.
Il braccio per la regolazione della densità fornisce la tensione necessaria alle cinghie
Braccio di regolazione della densità per fornire tensione alle cinghie
Sul modello V451R la densità è controllata da un braccio di regolazione della tensione che applica tensione idraulica sulle cinghie, non direttamente sulla balla. Questa componente per impieghi pesanti non è coinvolta nella compensazione della lunghezza della cinghia, pertanto la potenza idraulica viene completamente impiegata nel tensionamento della cinghia.
La densità può essere facilmente regolata dal monitor impostando la pressione idraulica su un valore da 0 a 100%. Un indicatore virtuale nella pagina di lavoro principale segue continuamente l'aumento di densità, eliminando la necessità di voltarsi per guardare la rotopressa.
La densità può anche essere regolata manualmente attraverso una valvola idraulica in caso di un guasto grave.
Le cinghie senza fine molto larghe offrono densità e riducono la perdita di raccolto
Solo due cinghie – Il preciso tensionamento e azionamento delle cinghie consente all'operatore di lavorare in tutte le condizioni
Sulla rotopressa V451R sono presenti due larghe cinghie da 573 mm e ciò significa che gli spazi liberi sono solo tre (uno fra le due cinghie e uno sul lato esterno di ciascuna cinghia). L'uso di sole due cinghie è in grado di migliorare la copertura delle balle di circa il 4 percento. Il risultato comporta una significativa limitazione nella perdita di raccolto e un procedimento più efficace per la formazione delle balle.
Per sopportare le grandi sollecitazioni trasmesse dal braccio di densità, le cinghie sono prive di giunte.
L'avanzato sistema di trazione delle cinghie, con ampie pulegge anteriori e varie guide posizionate lungo tutta la camera, garantisce un posizionamento preciso delle cinghie anche durante le operazioni su pendenze o in caso di sovraccarico su un lato del pick-up. Per evitare danni ai lati della cinghia, tutti i bordi delle componenti che possono venire a contatto con le cinghie vengono smussati. La compensazione della tensione della cinghia viene gestita da un braccio tenditore durante le operazioni di scarico per evitare il verificarsi di problemi di tensionamento della cinghia.
Le cinghie sono azionate da due rulli in gomma di diametro grande con un'ampia superficie di contatto per evitare lo slittamento delle cinghie in condizioni di bagnato. Le molle collegate al braccio di densità sono posizionate su entrambi i lati della camera e forniscono alle cinghie la giusta tensione dal momento di avvio della balla.
Per limitare la possibilità che vi si attacchi del prodotto, la superficie delle cinghie è liscia. Palette sui rulli di trazione delle cinghie, coclee di pulizia nel braccio di densità e altri raschietti posizionati lungo tutto il percorso delle cinghie le mantengono pulite e rimuovono eventuali accumuli di materiale attorno alla camera di pressatura.
I rulli della camera di pressatura facilitano l'avvio del processo di formazione della balla in tutte le condizioni
L'azionamento dei rulli della camera di pressatura fa ruotare immediatamente il raccolto
La camera di pressatura MaxD è dotata di tre rulli trazionati per la massima versatilità e qualità delle balle:
- I tre rulli trazionati agevolano l'avvio della formazione delle balle, in particolare in condizioni di umidità come con l'insilato. Il foraggio rotola immediatamente nella camera, senza alcun rischio di slittamento anche con balle di peso massimo.
- I rulli sono posizionati in modo tale da formare balle perfettamente rotonde, con il nucleo centrato, a prescindere dal diametro della balla.
- Le cinghie spingono il materiale contro i rulli rigidi di acciaio con una pressione notevole, garantendo la formazione di balle ad alta densità.
I componenti rinforzati garantiscono densità elevata e durata
Componenti rinforzati della camera di pressatura
Le balle pesanti, la densità elevata, l'alta velocità di formazione delle balle e la grande potenza del trattore esercitano un impatto diretto sulla durata della rotopressa. Le rotopresse serie R comprendono diversi componenti rinforzati nella camera di pressatura per soddisfare le aspettative di lunga durata:
- La parte anteriore della camera di pressatura (lamiere laterali anteriori), ovvero la parte che subisce il maggior numero di sollecitazioni, è composta da lamiere in acciaio Hardox® per limitare l'impatto dovuto a un forte attrito con il raccolto (i denti della piastra antiusura in Hardox® garantiscono una resistenza dell'80% o più rispetto all'acciaio tradizionale di grado S700).
- Il rullo del sistema di espulsione rapida (FRS) che controlla buona parte del peso delle balle presenta uno spessore maggiorato (oltre il 40 percento in più rispetto ai rulli standard) per offrire una durata più lunga.
- Il telaio della sponda posteriore è dotato di un sostegno rinforzato intorno al bloccaggio per poter gestire una tensione maggiore.
- I rulli superiori di azionamento delle cinghie subiscono uno speciale trattamento termico.
Il sistema softcore (cuore tenero), di serie, consente di ottenere un foraggio di ottima qualità
Softcore completamente regolabile dalla cabina

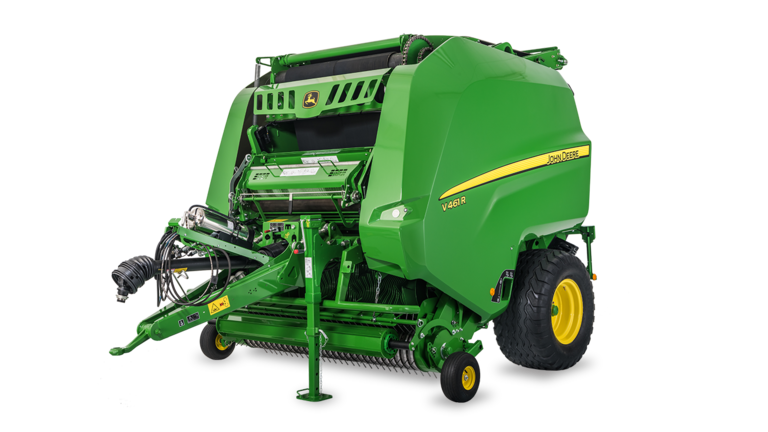

Entrambi i modelli V451R e V461R beneficiano di un sistema di gestione softcore avanzato di serie:
- La densità del nucleo della balla (diversa dalla densità generale della balla) può essere regolata da 0 a 100% della densità massima tramite il monitor.
- Il diametro del nucleo della balla può essere regolato dal monitor.
- Il cuore tenero può essere attivato/disattivato dal display.
Le precise impostazioni del cuore tenero consentono di:
- Produrre un foraggio di maggiore qualità con umidità residuale inferiore.
- Facilitare lo srotolamento delle balle.
Raschiatori opzionali ad azionamento idraulico per cinghia puliscono le cinghie in condizioni estreme
Visualizzazione virtuale del raschiatore ad azionamento idraulico
Raschiatore ad azionamento idraulico per cinghie installato sulla pressa
Entrambi i modelli V451R e V461R possono essere consegnati di fabbrica con un raschiatore opzionale ad azionamento idraulico per cinghie. Questo dispositivo limita gli accumuli di raccolto appiccicoso, bagnato o ad alto contenuto di zuccheri nel braccio di regolazione della densità. Grazie ai cuscinetti in gomma, questo sistema di pulizia è particolarmente delicato sulle cinghie. Il raschiatore viene automaticamente disattivato durante l'espulsione della balla.
Per una durata migliorata, il raschiatore può essere spento manualmente per la formazione di balle con materiali asciutti.
Codice opzione |
Descrizione |
8170 |
Raschiatore ad azionamento idraulico per cinghie |
Hardox è un marchio commerciale di SSAB Technology AB.
