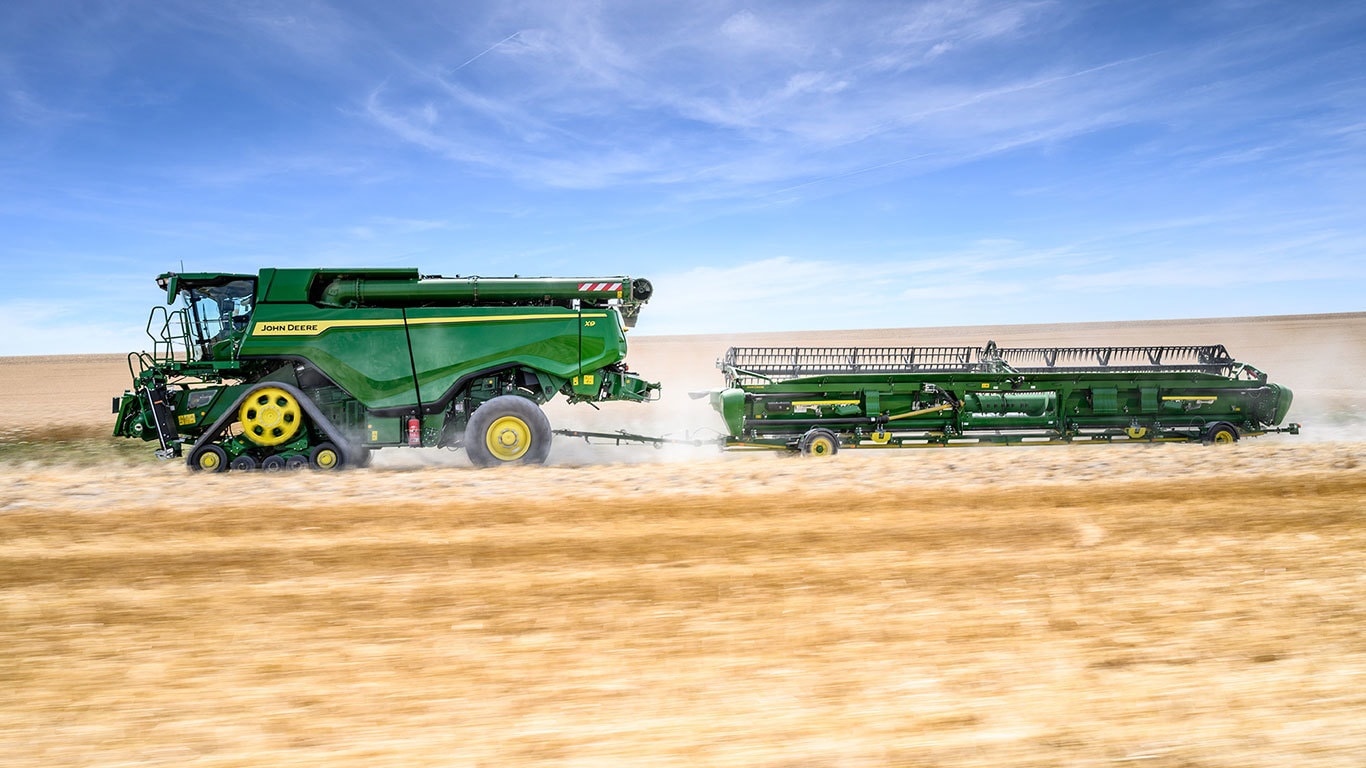

La nostra nuova gamma di testate a tappeti (HD) è stata sviluppata per sostenere l’incredibile rendimento della X9. Aderiscono al suolo come nessun’altra testata, catturando tutta la granella e riducendo i costi di dissodamento.
RENDIMENTO ELEVATO
Il raccolto arriva nel collo alimentatore con la parte superiore della pianta in avanti per un caricamento e una separazione più efficienti. I tappeti non vengono influenzati neppure dal contenuto di umidità dell’aria o del raccolto. Ciò permette agli operatori di raccogliere con più efficacia all’inizio o alla fine della giornata quando i livelli di umidità sono maggiori.
La lama a doppio taglio, con due tagli per corsa, permette inoltre di svolgere la raccolta a una velocità più elevata. La barra di taglio è dotata di un sistema a doppia lama azionato da un comando epicicloidale per una migliore affidabilità e una qualità superiore del taglio.
La gamma di testate a tappeti con telaio articolato ha numerosi vantaggi unici nel settore: migliora la qualità del taglio, la gestione del flusso di prodotto ed in generale le prestazioni di raccolta..
PERDITE MINIME DA SCUOTIMENTO
Sulla testata HDX, la distanza tra aspo e barra di taglio può essere regolata fino a 1.110 mm. Le perdite da scuotimento vengono ampiamente ridotte in colture alte e voluminose come i semi di colza, dal momento che l’aspo entra in contatto con il raccolto solamente quando si trova direttamente sopra ai tappeti.
VERSATILITÀ PER LA GRANELLA MINUTA
La testata HDX, con i suoi tappeti da 1.200 mm, ha tutti i vantaggi di una piattaforma estensibile con tecnologia a tappeti. Ciò consente il massimo della flessibilità, in particolare per la raccolta dei semi di colza.
ADERENZA AL TERRENO SENZA EGUALI
Il telaio di fissaggio regolabile idraulicamente si muove in verticale, aiutando a isolare la mietitrebbia dalla testata per una migliore aderenza al terreno.
Le ali della testata funzionano come due barre di taglio indipendenti. Possono flettersi fino a 10° e forniscono ottime prestazioni in colture allettate, lasciando stoppie omogenee su terreni irregolari. Assieme al telaio di fissaggio, il movimento verticale sulle estremità delle ali è, per esempio, di 2.972 mm sulla HD45X e di 3.317 mm sulla HD50R. Inoltre la distanza contenuta tra aspo e barra di taglio viene mantenuta su tutta la larghezza, grazie al fatto che il "punto di articolazione proiettato" di ciascuna ala si incontra al centro della testata.
ALTEZZA REGOLARE DELLE STOPPIE
Tagliare il raccolto mantenendo regolare l’altezza delle stoppie migliora il caricamento della mietitrebbia, con conseguente miglioramento della separazione e della pulizia. Questo, a sua volta, assicura che la mietitrebbia lasci dietro di sé solamente particelle di paglia tagliate e distribuite in maniera omogenea. Inoltre agevola le lavorazioni di dissodamento per preparare un letto di semina migliore, che a sua volta aiuta i semi a depositarsi correttamente e, in definitiva, a ottenere tassi di germinazione più alti.
Tutte le principali funzioni della testata sono controllate direttamente dalla cabina. Ciò significa che gli operatori potranno dedicare più tempo alla raccolta, con meno interruzioni per la messa a punto della macchina.
Ciascuna testata è calibrata prima di lasciare la fabbrica e le impostazioni sono memorizzate a bordo. Gli operatori possono iniziare subito la raccolta utilizzando le configurazioni preimpostate, senza bisogno di eseguire procedure di configurazione o calibrazione complesse che richiedono tempo. La testata memorizza addirittura il numero di ore di funzionamento per facilitare il monitoraggio e inviare automaticamente una notifica quando è il momento di eseguire la manutenzione.
COMANDI A PORTATA DI MANO
Con la leva multifunzione CommandPro™ è possibile controllare la velocità dell’aspo e dei tappeti nonché l’inclinazione longitudinale. I tre pulsanti numerati controllano le funzioni preimpostate per la movimentazione delle colture standard o delle colture allettate e per alzare/abbassare la testata durante le svolte in capezzagna.
Quando è il momento di spostarsi su un altro campo, è sufficiente tenere premuto un pulsante e l’aspo viene ritratto automaticamente, le ruote di profondità si alzano e le ali si muovo in posizione centrale. È semplicissimo.
DITA DI ALIMENTAZIONE ECCELLENTI
La coclea superiore per il raccolto, dotata di dita su tutta l’estensione, garantisce un’alimentazione omogenea del tamburo centrale in colture alte e folte. Il tamburo è dotato di due velocità e due regolazioni in altezza per diversi tipi di colture. La velocità standard è ottimizzata per colture ad alto volume, quali i semi di colza e i cereali, per ridurre fino al 26% le perdite dalla testata sulle colture di colza. La velocità più bassa evita che i raccolti che si sgranano facilmente vengano scagliati fino al collo alimentatore.
LAME LATERALI AD AGGANCIO RAPIDO
Le lame laterali leggere possono essere installate in meno di 3 minuti da un’unica persona, senza la necessità di utilizzare attrezzi. Nessun impianto elettrico, né idraulico: sono eccezionalmente affidabili. Non hanno neanche bisogno di un motore pesante sulla sommità, il che significa meno vibrazioni e perdite da scuotimento ridotte.
ADERENZA AL TERRENO REATTIVA
Le ruote di profondità sono dotate di pneumatici a flottazione e supportano il 20% del peso della testata. Collegate direttamente al telaio, sia da un punto di vista meccanico che idraulico, possono essere regolate completamente dalla cabina. Con i sensori di altezza testata, garantiscono un’aderenza perfetta al profilo del terreno, anche su terreni irregolari. Per la raccolta di fagioli, piselli e colture allettate, le ruote possono essere ritratte per permettere alla barra di taglio di aderire meglio al terreno.
Il collo alimentatore della X9, più largo, più lungo e più resistente, permette di raccogliere più velocemente i prodotti ad alta resa. Anche nel design, questo collo alimentatore è sostanzialmente diverso rispetto ai colli alimentatori tradizionali con cilindri di sollevamento maggiorati e componenti rinforzati. È costruito per durare negli anni.
23% PIÙ LARGO
45% IN PIÙ DI VOLUME
20% PIÙ VELOCE IN COLTURE ALLETTATE
ELEVATA INTRODUZIONE DEL PRODOTTO
Abbiamo adottato il design comprovato del pianale mediano oscillante della Serie S. Ciò permette ai componenti del collo alimentatore di muoversi liberamente su e giù per assicurare una migliore introduzione del raccolto.
TRANSIZIONE UNIFORME DEL PRODOTTO
Il collo alimentatore è incernierato sull'asse dell’acceleratore. Ciò significa che l’angolo di alimentazione è sempre ottimale, qualsiasi sia l’altezza di taglio.
ECCELLENTE VISIBILITÀ SULLA TESTATA
Il lungo collo alimentatore permette una visuale completamente libera sulla testata. Inoltre il flusso del prodotto è più uniforme preservando la qualità di granella e paglia.
BLOCCAGGIO AUTOMATICO DEL CILINDRO DEL COLLO ALIMENTATORE
Il collo alimentatore si blocca automaticamente non appena si lascia il posto di guida. Per una semplice manutenzione, la testata può essere bloccata a qualsiasi altezza (per esempio, per sostituire una lama danneggiata da una pietra).
POTENTE INVERSORE
Durante l'inversione il separatore può essere azionato a pieno regime. Ciò aiuta a liberare rapidamente eventuali ostruzioni in modo efficace, muovendo il materiale avanti e indietro lentamente, per alimentare i rotori con attenzione.
ARRESTO ISTANTANEO
Se è necessario arrestare la macchina rapidamente, la frizione nella trasmissione principale si apre e, grazie alla sua bassa inerzia, tutte le trasmissioni si arrestano immediatamente.
REGOLAZIONE DELLA VELOCITÀ VARIABILE
La trasmissione standard da 110 kW (150 CV) ha una velocità fissa, mentre la trasmissione opzionale da 260 kW (354 CV) a velocità variabile offre potenza in abbondanza per azionare anche le più grandi testate per mais con trinciastocchi.
PROTEGGE DALLE PIETRE
L’ampia apertura del vano di raccolta sassi raccoglie le pietre più grandi prima che possano causare danni. Dispone anche di un meccanismo di rilascio rapido per svuotare facilmente il vano.
ACCELERATORE DEL PRODOTTO (FAST) CON SPIRALE CENTRALE E VANO PARASASSI
Il flusso del prodotto dal collo alimentatore ai rotori è stato semplificato per ridurre l’attrito e aumentare l’efficienza.
SERIE X: CORPO LARGO CON DOPPIO ROTORE
La struttura a corpo largo gestisce uno strato di prodotto più sottile, visto che è in grado di distribuirlo su una superficie più ampia. In tal modo la pressione del raccolto viene ridotta, consentendo una trebbiatura e una separazione più delicate ed efficienti.
L’ALIMENTAZIONE FA LA DIFFERENZA
Quando il prodotto oltrepassa il collo alimentatore, cambia direzione, deviando da longitudinale ad assiale. È una fase determinante del flusso del prodotto ed è qui che il design incentrato sull’efficienza mostra i suoi benefici.
UN NUOVO LIVELLO DI EFFICIENZA
Grazie alla struttura ad alta efficienza, l’azionamento dei due rotori richiede molta meno potenza. Ciò riduce l’assorbimento dal motore e permette risparmi considerevoli di carburante rispetto ad altri concetti di trebbiatura. Sono state necessarie migliaia di ore di prove in laboratorio ed in campo per creare lo speciale profilo conico del rotore, la corretta divisione tra superfici di trebbiatura e di separazione per le difficili condizioni della granella europea, la giusta forma e il giusto posizionamento degli elementi di trebbiatura, la giusta spaziatura e collocamento dei denti di separazione e un lanciapaglia posteriore in più per distribuire omogeneamente il materiale e convogliarlo nel trinciapaglia. Lo scopo era creare il sistema perfetto per qualsiasi condizione e tutti i tipi di coltura, che fosse facile da impostare e azionare persino per un operatore con poca esperienza, ma senza rinunciare al massimo delle prestazioni.
270° CARICAMENTO COMPLETO
4.0 m2 SUPERFICIE DI TREBBIATURA
22.5 m2 SUPERFICIE DI SEPARAZIONE
Il design comprovato dei rotori 3 in 1 è il segreto delle prestazioni di separazione altamente efficienti della X9. La combinazione di alimentazione a basso dispendio energetico, delicata azione di trebbiatura con effetto "prendi e lascia" e separazione centrifuga è semplicemente senza eguali.
CARICAMENTO PIÙ VELOCE DEL ROTORE
La spazio tra l’acceleratore del prodotto (FAST) e il rotore rende il passaggio più facile e più efficiente da un punto di vista energetico. L’alimentazione a 270° assicura un caricamento dei rotori più rapido e più bilanciato per migliorare le prestazioni e l’efficienza con una trebbiatura "prodotto contro prodotto". Quando il prodotto viene afferrato dalle eliche del rotore ha abbastanza spazio per cambiare direzione passando da un movimento longitudinale ad uno assiale.
TREBBIATURA GENTILE "PRODOTTO CONTRO PRODOTTO"
Il rprodotto passa 2,5 volte per gli 1,6 m² dell’area del controbattitore, per una capacità di trebbiatura totale di 2,5 x 1,6 m²= 4,0 m². Di conseguenza, non è necessario serrare eccessivamente la griglia, ottenendo così quantità minori di granella spezzata. Oltre ad andare a beneficio della qualità della granella e della paglia, ciò consente anche un minore dispendio energetico, contribuendo a ridurre al massimo i costi della raccolta.
SEPARAZIONE A BASSO CONSUMO ENERGETICO
Gli straordinari elementi di separazione generano un’azione a "pettine" per separare il raccolto. Sono inoltre disposti in modo da spostare il raccolto verso il lanciapaglia posteriore man mano che il rotore gira. Il raccolto ruota una media di 7 volte nell’area di separazione prima di raggiungere il lanciapaglia posteriore. Pertanto viene a contatto con 22,5 m² di superficie di separazione effettiva.
Il rotore crea inoltre un effetto di separazione centrifugo che ottimizza sensibilmente il consumo energetico. Il grande rotore con camera eccentrica, con il suo diametro di 610 mm, crea un effetto di separazione più ampio senza che siano necessare le velocità elevate richieste per i rotori di diametro più piccolo, riducendo così la potenza richiesta.
Le prestazioni della X9 sono state ottimizzate in condizioni di raccolta estremamente difficili, in diverse parti del mondo.
OTTIME PRESTAZIONI IN CONDIZIONI DIFFICILI
La X9 dispone dell’isolamento attivo del controbattitore su entrambi i rotori. Gli attuatori idraulici mantengono una distanza controbattitore uniforme, il che assicura una distanza di trebbiatura costante anche quando il volume del raccolto è improvvisamente soggetto a fluttuazioni.
Se necessario, consente di impostare una copertura più larga del controbattitore per una trebbiatura più ottimale del tipo "prodotto contro prodotto". Un altro vantaggio rispetto ai sistemi meccanici è il sistema di protezione da "troppo pieno" senza interruzioni, che offre una maggiore resa durante il corso della giornata.
TIPI DI CONTROBATTITORE
C’è la possibilità di scegliere tra controbattitore a fili piccoli, a fili grandi o a barre tonde. I controbattitori a fili piccoli sono ideali per condizioni di trebbiatura difficili mentre i controbattitori a fili grandi aumentano ancora di più la capacità di separazione. I controbattitori a barre tonde sono consigliati per granella delicata grezza come il mais, i fagioli ed i piselli.
CAMBIO DELLA CONFIGURAZIONE PIÙ RAPIDO
A meno di 10 kg ciascuno, le sezioni del controbattitore della X9 sono molto più leggere di quelle tradizionali. Con 6 sezioni per rotore, è possibile selezionarli in modo da ottimizzare la separazione per soddisfare i requisiti specifici del raccolto. I bulloni di fissaggio sono facili da raggiungere con un avvitatore motorizzato a impulsi per un rapido cambio della configurazione.
SISTEMA CRIVELLANTE AD ELEVATE PRESTAZIONI
L’ampio cassoncino di pulizia da 7 m² produce una granella di alta qualità contenendo le perdite al minimo.
La maniera più efficiente di pulire la granella con il minimo delle perdite è puntare tutto sulle dimensioni! Il corpo della X9 è stato progettato per contenere un cassoncino di pulizia grande sia in larghezza che in lunghezza. Ha dato prova di essere in grado di gestire senza problemi più di 100 t/h. Inoltre, prove approfondite con tutti i tipi di colture hanno dimostrato che è davvero facile da impostare e meno soggetto a errori di regolazione, anche senza aggiustamenti continui si ottengono prestazioni ottimali.
PRE-PULIZIA EFFICACE DELLA PAGLIA
Il prodotto scende lungo un grande sbalzo ventilato di 17 cm per aiutare a pre-pulire la pula. Ciò fornisce un effetto di pre-separazione ottimale e una divisione uniforme del materiale tra la parte anteriore e quella posteriore del crivello superiore.
GRANELLA PRE-SMISTATA
Il pianale preparatore è il quarto elemento del cassoncino di pulizia che scuote il prodotto. È stato progettato per lavorare enormi quantità di materiale in arrivo dal separatore. Scuote il prodotto per separare la granella dalla pule, che viene quindi espulsa alla prima occasione utile, prima che raggiunga i crivelli inferiori.
7 m2 SUPERFICIE CRIVELLANTE
4 TURBINE DI VENTILAZIONE AD ALTE PRESTAZIONI
6 SENSORI PERDITE
PREVENZIONE DELLE PERDITE
Sotto la sezione posteriore dei rotori è montato un pianale di ritorno per guidare la granella separata durante gli ultimi passaggi e quella proveniente dal sistema di recupero attivo fino all’estremità anteriore del cassoncino di pulizia. Ciò garantisce la massima opportunità di catturare la granella in modo efficace.
TREBBIATURA ATTIVA DEL RECUPERO
La X9 è dotata anche di un sistema di recupero attivo. È una tecnologia che migliora notevolmente le prestazioni e trebbia il recupero separatamente. Utilizza elementi di trebbiatura di gomma morbida per ridurre al minimo i danni alla granella. Funziona come un sistema di trebbiatura in miniatura, con il proprio tamburo e controbattitore, riducendo il carico sui rotori principali. Così facendo, viene liberato spazio per aumentare il rendimento, dato che il recupero non viene ricondotto ai rotori per la separazione. Pertanto i controbattitori possono essere aperti con maggiore ampiezza, riducendo la potenza necessaria e migliorando l’efficienza dei consumi.
CONTROLLO COMPLETAMENTE AUTOMATIZZATO
Il cassoncino di pulizia è dotato di 6 sensori di perdita distribuiti su tutta la larghezza che rilevano le perdite in tempo reale. Questi dati vengono utilizzati anche dal sistema di ottimizzazione delle prestazioni Combine Advisor™ per modificare automaticamente le impostazioni del cassoncino di pulizia e mantenere gli obiettivi preimpostati per la qualità granella.
FLUSSO D’ARIA OMOGENEO
Quattro turbine di ventilazione ad alte prestazioni generano grandi volumi d’aria. Prelevano l’aria da sotto e dai lati della mietitrebbia per fornire un flusso d’aria costante su tutto il sistema crivellante. Parte del flusso d’aria viene convogliato verso l’alto al precrivello per rimuovere la pula immediatamente dopo il salto dal piano preparatore. Un secondo flusso d’aria solleva delicatamente il prodotto sul crivello superiore e sul crivello inferiore con l’equilibrio ottimale di pressione dell’aria, volume e velocità. Prove esaustive sul campo e in laboratorio hanno dimostrato che aiuta a fornire campioni di granella dalla tramoggia di qualità superiore.
Il cassoncino di pulizia è progettato per durare nel tempo. La sua manutenzione è semplice per garantire prestazioni ottimali durante tutta la stagione di raccolta.
FACILE PULIZIA
La grande distanza verticale tra i rotori e il cassoncino di pulizia favorisce un flusso dell’aria uniforme e offre un eccellente punto di accesso. I componenti di montaggio del crivello inferiore possono essere installati o rimossi in pochi minuti per facilitare la pulizia.
TIPI DI CRIVELLO INFERIORE
È possibile scegliere tra il crivello inferiore per uso generale o quello con elementi dentati per diversi prodotti e diverse condizioni sul campo.
DESIGN LEGGERO
Grazie all’ampio uso di leghe utilizzate anche nel settore aereonautico con una struttura brevettata con rivetti speciali, la mietitrebbia è leggera e resistente. Ciò ha permesso di aumentare le dimensioni del cassoncino senza aumentarne l'inerzia.
KIT DI AGGIORNAMENTO PER SEMI MINUTI
È disponibile un kit per semi minuti che riduce la gamma di velocità delle ventole (450-1.100 giri/min), facendo in modo che anche i prodotti più leggeri non siano sospinti eccessivamente dall’aria.
Non c’è bisogno di rallentare su pendenze laterali, anche su prodotto ad alta resa, grazie alla nostra gamma di sistemi di compensazione.
COMPENSAZIONE DELLA PENDENZA
Sui terreni ondulati può risultare difficile ottenere le giuste impostazioni del cassoncino di pulizia, in quanto la mietitrebbia non è mai perfettamente livellata. In questi casi entra in gioco il sistema Active Terrain Adjustment™, che regola automaticamente tutte le impostazioni importanti del cassoncino di pulizia (velocità delle ventole, crivello superiore e crivello inferiore). Il software offre anche una matrice per il prodotto, esclusiva del settore, che esegue regolazioni specifiche in base al tipo di granella che viene raccolta. Ad esempio, visto che i semi di colza sono molto sensibili alle variazioni di velocità delle ventole, il sistema modifica dapprima le impostazioni del crivello superiore e di quello inferiore e, solo in un secondo momento, regola la velocità delle ventole.
Con Active Terrain Adjustment™ le perdite di granella sono sempre minime sulle pendenze e il sistema inoltre riduce la quantità di recupero, permettendo di avere una granella più pulita nella tramoggia. Ciò evita la presenza di campioni di granella sporchi e il conseguente rischio di vedersi abbassare i prezzi di vendita quando si arriva al centro di stoccaggio.

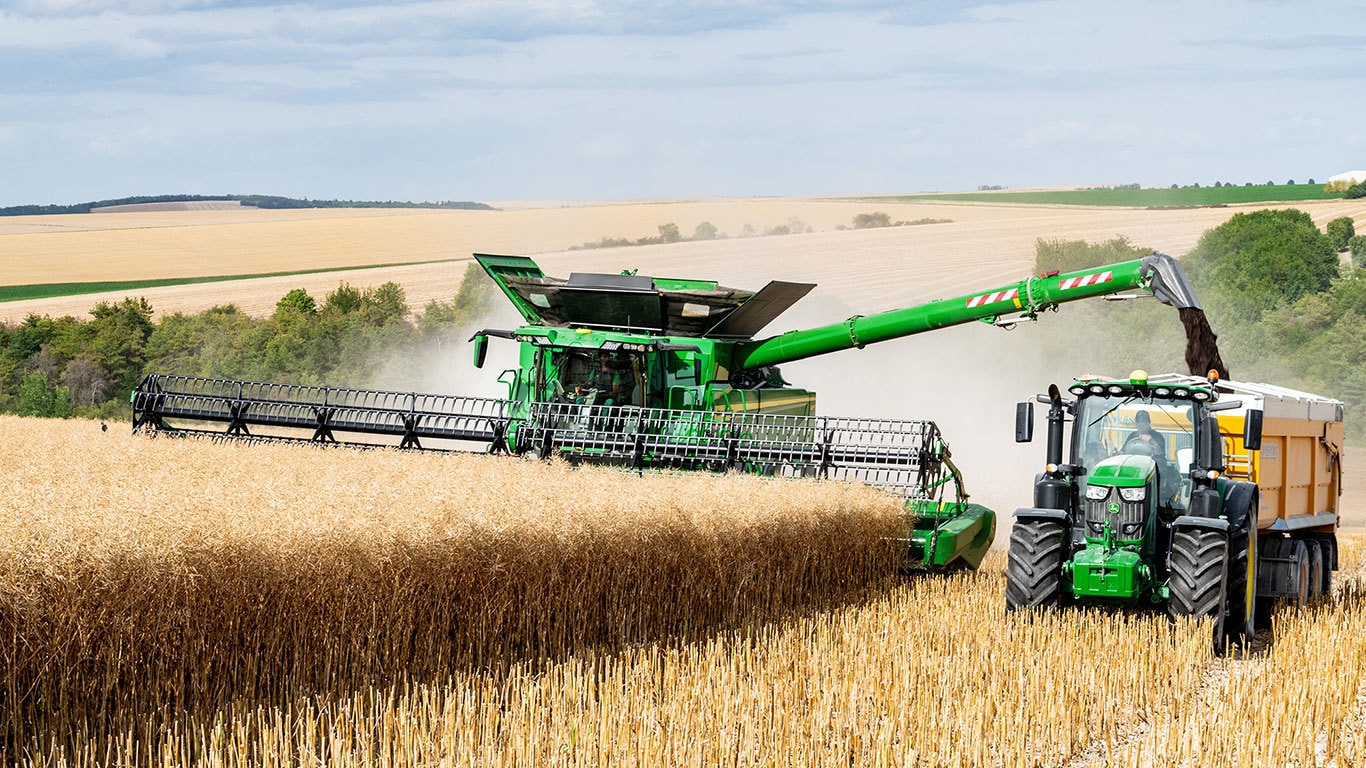

L’OPERATORE DELLA MIETITREBBIA GESTISCE LO STERZO DEL TRATTORE
L’operatore della mietitrebbia può ora controllare la posizione del trattore rispetto alla mietitrebbia. Se la mietitrebbia cambia direzione o velocità, anche il trattore cambia direzione o velocità, poiché le due macchine sono perfettamente sincronizzate.
L’OPERATORE RILASCIA IL COMANDO DEL TRATTORE ADDETTO ALLO SCARICO
Quando il rimorchio è completamente carico, l’operatore del trattore può assumere il controllo semplicemente ruotando il volante o frenando. In alternativa, l’operatore della mietitrebbia può anche interrompere la sincronizzazione dal display.
LAVORARE IN SALITA
Durante il lavoro in salita, entrambi i crivelli superiore e inferiore vengono aperti mentre la velocità delle ventole viene ridotta per evitare di perdere granella dalla parte posteriore. Ciò aumenta le prestazioni del sistema di pulizia fino al 50% su terreni con pendenza in salita fino a 16°.
LAVORARE IN DISCESA
In discesa i crivelli si chiudono e viene incrementata la velocità delle ventole per evitare che la granella scenda verso la parte anteriore della macchina. In questo modo il volume del recupero si riduce fino al 50%, per un campione di granella dalla tramoggia più pulito.
PENDENZE FINO AL 7%
Il cassoncino di pulizia è dotato di 6 pareti divisorie sul piano preparatore e crivello superiore. Questi setti separatori garantiscono che il materiale venga distribuito uniformemente lungo l’intera larghezza del cassoncino di pulizia e che non ci sia rischio che scivoli o si sposti su un lato.
Una volta che il materiale raggiunge il cassoncino di pulizia, diventano evidenti i vantaggi reali della lunghezza maggiore rispetto ad altri concetti. La granella ha una maggiore possibilità di cadere attraverso il crivello superiore e il crivello inferiore senza sovraccaricare un lato del cassoncino.
PACCHETTO DI MIGLIORAMENTO DELLE PRESTAZIONI SU PENDENZE FINO AL 14%
Il pacchetto per le pendenze comprende denti separatori per crivello superiore e agitatori della granella. Tali componenti evitano accumuli su un lato e agevola la distribuzione sull’intera larghezza del crivello superiore. Gli agitatori smuovono attivamente la granella ad ogni passata quando si lavora in salita, mentre i denti separatori evitano che si sposti verso il basso quando la macchina è su terreni in pendenza. In combinazione con l’enorme superficie dell’area di pulizia, pari a 7 m², potete avere la certezza di raccogliere su campi con pendenza fino al 14% senza compromessi né perdite di granella. Inoltre questa affidabile soluzione non ha parti in movimento, quindi non richiede manutenzione e non è soggetta a usura.
LOGISTICA DI RACCOLTA
OPERATIVITÀ SUPERIORE
La combinazione della tramoggia da 16.200 litri e della velocità di scarico di 186 l/s vi permettono di concentrarvi sulla raccolta. Sono necessari solo 100 secondi per scaricare fino a 13 tonnellate di granella.
SCARICARE A TUTTA VELOCITÀ
Il sistema elettronico di gestione del motore fornisce un power boost fino a 40 kW (54 CV) durante le operazioni di scarico, così non dovrete rallentare la raccolta.
16,200 l CAPACITA' TRAMOGGIA
186 l/s VELOCITA' DI SCARICO
54 CV POWER BOOST PER LO SCARICO
VISIBILITÀ ECCELLENTE
La coclea ruota fino a 106°, permettendo una visuale eccezionale durante lo scarico. È inoltre possibile monitorare lo scarico della granella dal display Gen4 grazie a una videocamera wireless installata sulla coclea, disponibile come optional.
In base all’intensità di trinciatura richiesta, potete scegliere tra un trinciapaglia per taglio extra fine a 124 coltelli che lavora a 3.000 giri/min o un trinciapaglia per taglio fine a 68 coltelli che lavora a 2.400 giri/min.
Il trinciapaglia per taglio extra fine permette di incorporare velocemente i residui nel terreno, arricchendolo di nutrienti importanti in vista della successiva stagione di semina.
TEMPI DI CONVERSIONE RAPIDI
Il trinciapaglia può essere spostato elettronicamente dalla posizione di trasporto a quella di lavoro. Per la conversione al mais non è necessario cambiare i coltelli ma utilizzare un deflettore tutoli. È sufficiente ridurre la velocità del trinciapaglia a 1.600 giri/min. Con il trinciapaglia Premium è possibile anche passare dalla fase di trinciatura a quella di andanatura semplicemente premendo un pulsante. È una funzionalità molto utile per le svolte a fine campo e per le parti del campo in cui il raccolto richiede un trattamento diverso, come nel caso della paglia verde.
COLTELLI AERODINAMICI
Il nuovo design brevettato dei coltelli del trinciapaglia riduce l'assorbimento di potenza fino a 20 kW (27 CV) rispetto ai coltelli standard. I coltelli sono solo una delle caratteristiche ottimizzate. Il segreto delle loro prestazioni sono le fossette sulla superficie, che funzionano in maniera simile alle fossette su una pallina da golf e riducono la resistenza all’aria sulla superficie dei coltelli stessi.
L’azione di taglio crea inoltre un effetto di autoaffilatura, che migliora ulteriormente l’efficienza energetica. Una volta usurate, le lame possono essere ribaltate per estenderne la durata utile.
124 COLTELLI
27 CV RIDUZIONE ASSORBIMENTO DI POTENZA
15 m LARGHEZZA DI DISTRIBUZIONE

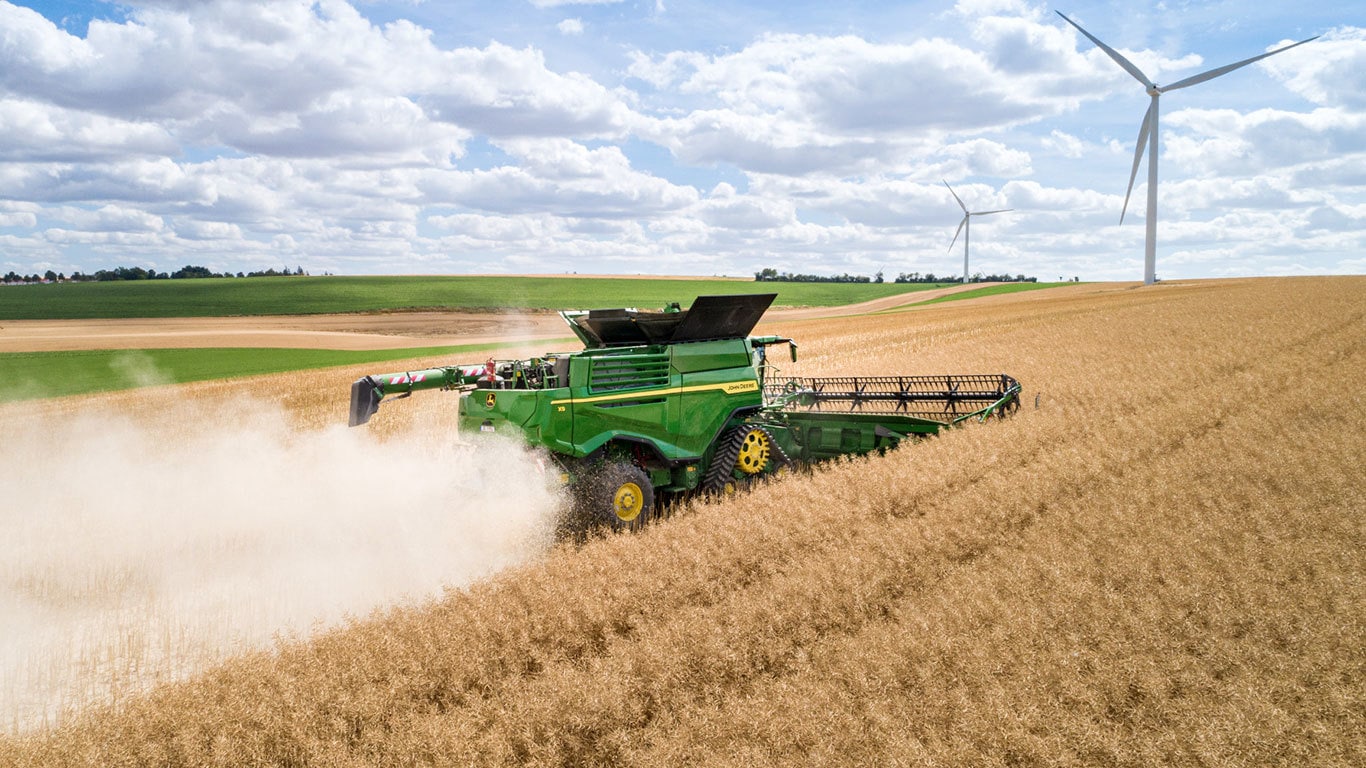

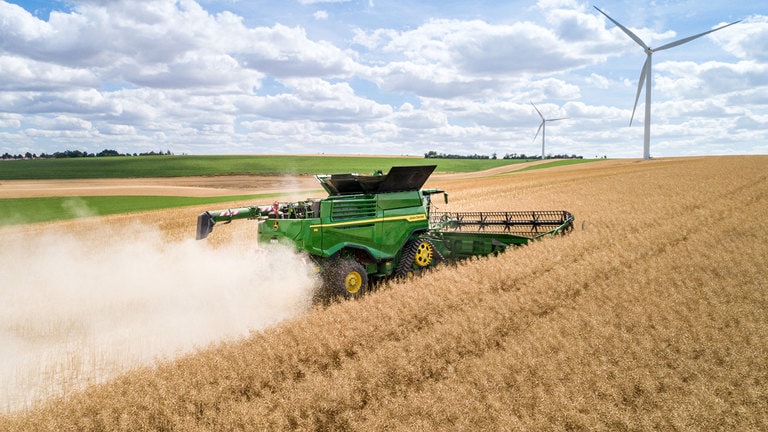

DISTRIBUZIONE UNIFORME DEI RESIDUI
Lo spanditore PowerCast™ con due dischi ad azionamento meccanico completamente chiusi è incluso di serie con entrambi i tipi di trinciapaglia. È montato in basso per spargere perfettamente la paglia trinciata anche in condizioni ventose. Anche la trasmissione meccanica dura nel tempo ed è estremamente efficiente, usando meno energia e risparmiando carburante.
Il flusso della paglia trinciata viene accelerato quando passa attraverso le palette dello spanditore, per una distribuzione uniforme su una larghezza totale fino a 15,5 metri.
INTENSITÀ DI TRINCIATURA REGOLABILE
I controcoltelli possono essere inserito o disinseriti direttamente dalla cabina per regolare l’intensità della trinciatura ed ottimizzare il consumo di carburante, a seconda delle condizioni del prodotto e della successiva lavorazione del terreno. In alternativa, possono essere regolate manualmente senza bisogno di attrezzi. È possibile montare una barra raspatrice opzionale dietro ai controcoltelli per aumentare l’intensità di trinciatura in condizioni difficili.
COMPENSAZIONE AUTOMATICA DEL VENTO
AutoSwap modifica automaticamente la direzione di distribuzione del trinciapaglia, sulla base dei dati GPS, per compensare il vento laterale. Non è necessario premere il pulsante di cambio a finecampo e non c’è alcun rischio di dimenticarsi di cambiare direzionee di lavorare con le impostazioni sbagliate.
La X9 è la mietitrebbia più confortevole di sempre. La cabina più lussuosa e silenziosa che abbiamo mai creato. Sistemi di controllo per la raccolta progettati su base logica, con display touchscreen intuitivi, personalizzabili secondo le preferenze individuali. In più, comandi automatizzati per l’ottimizzazione delle prestazioni e per controllare l’intera raccolta.
X9. RILASSATEVI E GODETEVI LA GUIDA.
COMFORT E CONTROLLO
Sedetevi. Godetevi il panorama. Assaporate il lusso.
Non c’è niente di paragonabile alla cabina della X9. Il fruscio rassicurante del chiudiporta elettrico. Il silenzio. E lo spazio. È stata progettata per adeguarsi all’evoluzione del ruolo dell’operatore: da operatore/tecnico a esperto di sistemi di controllo e di gestione
dei dati.
I vetri panoramici con montanti sottili permettono una visuale diretta sul collo alimentatore, sulle estremità della testata e sull’estremità della coclea di scarico. L’interno cabina estremamente silenzioso vi permetterà anche di chiamare in vivavoce, ascoltare musica e di viverlo come spazio di lavoro produttivo.
Le opzioni avanzate di climatizzazione ed il sedile. Ultimate con funzione massaggio lo rendono un ambiente rilassante, persino nelle condizioni di raccolta più impegnative. Una volta che avrete provato questo comfort, non troverete niente di paragonabile.
3.68 m3 SPACE
25.5 l FRIGORIFERO
10 PRESE USB/12 V
UTILI ED AMPI VANI PORTAOGGETTI
Troverete molto spazio per riporre gli oggetti personali e mantenere la cabina pulita e ordinata. All’interno del bracciolo, nella parte posteriore del sedile e altrove, troverete spazi dove riporre ogni cosa, dallo smartphone alle chiavi ad articoli più ingombranti. Sono presenti anche portabevande per bevande calde e bottiglie d’acqua.
INFOTAINMENT DI QUALITÀ
Potete collegare i vostri dispositivi mobili al sistema Infotainment tramite Bluetooth®. Ascoltate la radio, riproducete in streaming la vostra musica o i vostri podcast preferiti e fate chiamate in vivavoce senza distogliere lo sguardo dai comandi principali. La comunicazione non comporta problemi grazie a una cabina silenziosa e a un’eccellente qualità del suono.
APPLE CARPLAY
Il sistema Infotainment è compatibile con Apple CarPlay. È un modo più sicuro e più intelligente di utilizzare i dispositivi Apple sulla X9. Chiamate, inviate e ricevete messaggi, ascoltate la vostra musica e parlate a Siri, il vostro assistente ad attivazione vocale.
FRIGO RIFERO SPAZIOSO
A differenza del semplice contenitore refrigerato che richiede che gli alimenti vengano raffreddati in precedenza, il frigo a bordo funziona esattamente come quello che avete a casa e raffredda gli alimenti caldi. Ha una capacità di 25,5 l, perfetta per le lunghe giornate di raccolta.
PORTIERE ANTIPOLVERE
Quando chiudete la portiera, un motore elettrico la mantiene chiusa automaticamente. Ciò assicura la perfetta tenuta e impedisce l’ingresso di polvere e detriti nella cabina. Inoltre l’interno è pressurizzato, in modo tale che quando aprite lo sportello, polvere e detriti vengano soffiati automaticamente lontano dalla cabina.
POTENZA A PORTATA DI MANO
Sono presenti molti punti di ricarica da 12 V e USB nelle giuste posizioni, tanto che non sarà necessario preoccuparsi di portare altri adattatori. Sono molto utili se volete collegare schermi aggiuntivi o caricare dispositivi mobili.
Uno spazio di lavoro accogliente permette agli operatori di essere più motivati e di prendere decisioni migliori.
SISTEMA DI RAFFREDDAMENTO A 360°
L’aria circola attraverso una serie di piccoli fori nella pelle del sedile che vi mantengono freschi per tutto il giorno. Vi sentirete rilassati e comodi, indipendentemente da quanto faccia caldo fuori.
SOSPENSIONE ATTIVA ESCLUSIVA
Estremamente reattiva su terreni irregolari, la tecnologia di sospensione elettronica ActiveSeat™ II è già ben nota tra i nostri clienti nel settore trattori. Isola dal 90% delle sollecitazioni verticali, per una guida regolare e rilassante. Ora, per la prima volta, questa tecnologia è disponibile in via esclusiva su una mietitrebbia John Deere.
MENO STRESS PER L’OPERATORE
La X9 è la prima mietitrebbia in assoluto con sedile dotato di funzione massaggio. Aiuta a ridurre la fatica quando si deve stare seduti nella stessa posizione per lunghe ore. Il sedile massaggia delicatamente la vostra schiena, riducendo la tensione muscolare, permettendovi di mantenere alta l’attenzione durante tutta la giornata di raccolta.
SUPPORTO PERFETTO PER IL CORPO
I cuscini di appoggio laterali possono essere gonfiati per seguire perfettamente il profilo del corpo e fornire ulteriore stabilità durante i movimenti laterali. Gli operatori più alti possono estendere la base del sedile elettricamente per avere un migliore supporto per le gambe.
| Tipo di motore | John Deere PowerTech™ PSS 13,6 L 830 cu in. |
|||
|---|---|---|---|---|
| Potenza nominale | 450 kW 603 hp 611 PS |
|||
| Capacità serbatoio carburante | 1250 L 330 gal. |
|||
| Larghezza del canale | ||||
| Diametro del battitore | ||||
| Lunghezza rotore | 3,51 m 11,5 ft |
|||
| Diametro rotore | 61 cm 24 in. |
|||
| Area controbattitore | 1,6 m2 17,22 sq ft |
|||
| Area di separazione | 3,6 m2 38,75 sq ft |
|||
| Dimensione tramoggia | 16.200 L 460 bu |
|||
| Velocità di scarico di picco | 186 L/s 5,3 bu/sec |
| Tipo di motore | John Deere PowerTech™ PSS 13,6 L 830 cu in. |
|||
|---|---|---|---|---|
| Livello di emissioni | Stage V o Tier 3 | |||
| Regime nominale | 1900 rpm | |||
| Potenza nominale | 450 kW 603 hp 611 PS |
|||
| Maximum power | 515 kW 690 hp 700 PS |
|||
| Potenza erogata al regime motore nominale | 40 kW 53 hp |
|||
| Capacità serbatoio carburante | 1250 L 330 gal. |
|||
| Famiglia motore | PowerTech™ |
| Tipo trazione | Velocità fissa o variabile | |||
|---|---|---|---|---|
| Tipo di traversine catena convogliatore | Catena a rulli quadrupla con traversine formate di acciaio | |||
| Larghezza | 1720 mm 67,7 in. |
|||
| Lunghezza | ||||
| Parasassi | Inversore Inversore collo alimentatore modulato Acceleratore del prodotto (FAST) e sistema di recupero pietre con otto alette a spina di pesce |
| Diametro del tamburo separatore | ||||
|---|---|---|---|---|
| Velocità del tamburo separatore | ||||
| Gamma di velocità del battitore | ||||
| Tipo di separatore | Doppio rotore | |||
| Lunghezza rotore | 3,51 m 11,5 ft |
|||
| Diametro rotore | 61 cm 24 in. |
|||
| Gamma regime rotore | Da 300 a 1300 rpm | |||
| Area controbattitore | 1,6 m2 17,22 sq ft |
|||
| Area di separazione | 3,6 m2 38,75 sq ft |
|||
| Area griglia lanciapaglia | 0,4508 m2 4,85 sq ft |
|||
| Area pre-controbattitore di trebbiatura | ||||
| Larghezza tamburo | ||||
| Diametro tamburo | ||||
| Gamma di velocità tamburo |
| Crivello superiore anteriore | 0,98 m2 10,54 sq ft |
|||
|---|---|---|---|---|
| Prolunga crivello superiore anteriore | ||||
| Pre-pulizia | ||||
| Crivello superiore | 3,14 m2 33,8 sq ft |
|||
| Crivello inferiore | 2,88 m2 31 sq ft |
|||
| Velocità ventola di pulizia | Da 570 a 1430 rpm |
| Dimensione tramoggia | 16.200 L 460 bu |
|||
|---|---|---|---|---|
| Lunghezza coclea di scarico | 7,9, 8,3, 8,7 o 9,45 m 26, 27, 28,5 o 31 ft |
|||
| Velocità di scarico di picco | 186 L/s 5,3 bu/sec |
| Paese |
|---|
| Dati Raccolti | 15 giugno 2020 |
|---|
