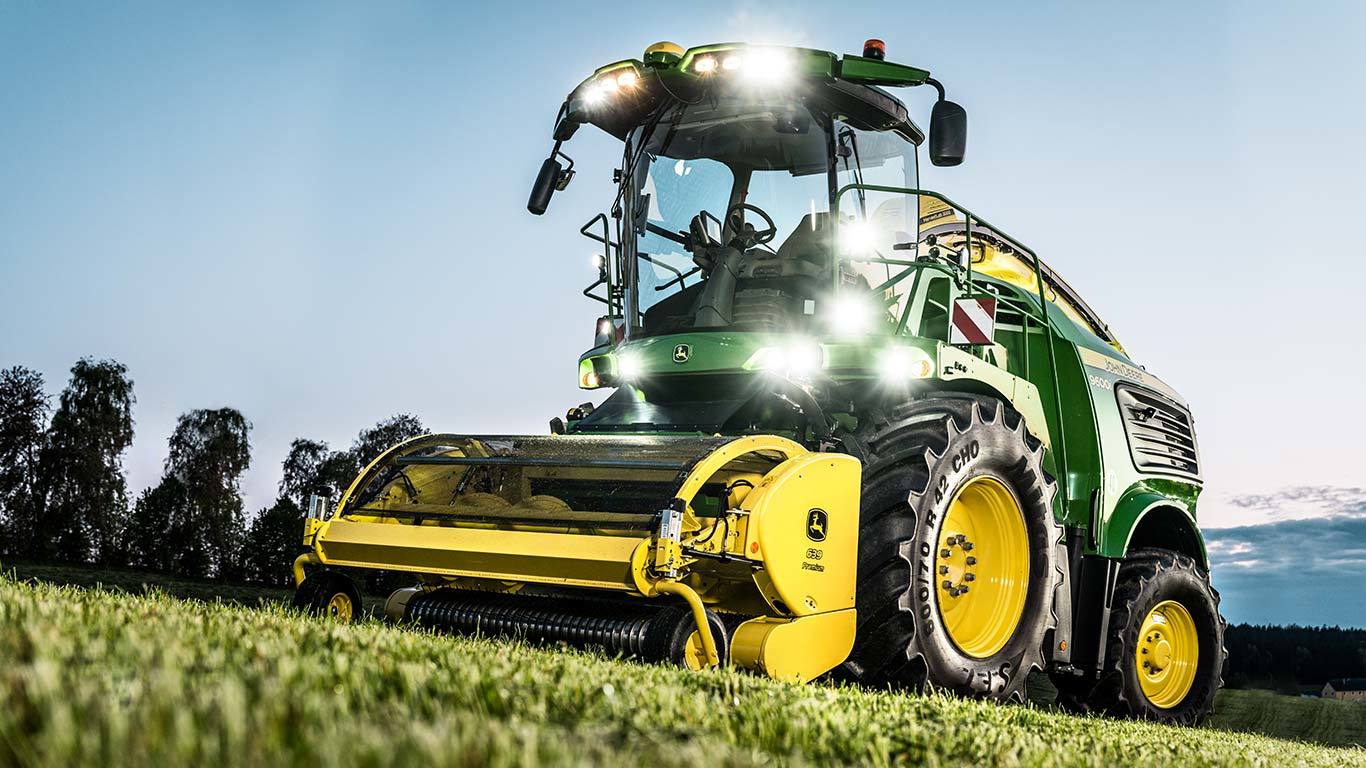

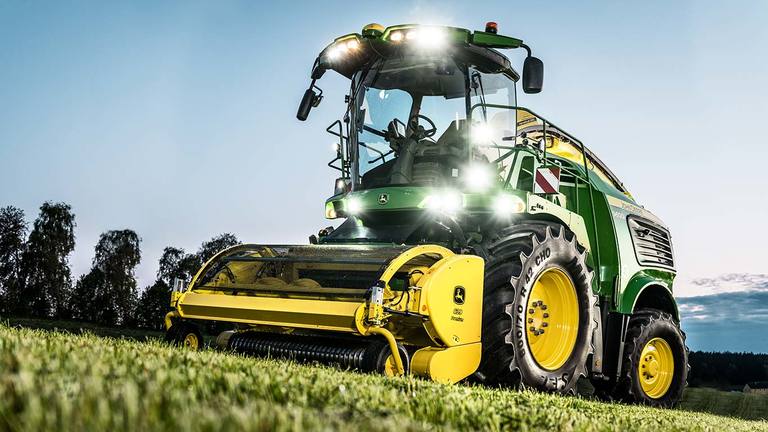

9600Trincia semovente
- Potenza massima: 579 kW / 787 CV (motore JD18X da 18 l)
- Flusso di raccolto ProStream
- Premium KP o XStream KP™
- Testata per mais e pick-up premium
PRESTAZIONI ALLO STATO PURO
Quando sarete pronti a fare un salto di qualità, vorrete una trincia semovente Serie 9000. Pensate al top di gamma nelle funzionalità di analisi e documentazione del raccolto, a una qualità del foraggio impareggiabile e a un rompigranella eccezionalmente robusto; il tutto alimentato da un motore veramente colossale, con tutta la potenza che vi potrà mai essere necessaria. È tempo di andare avanti. Fate un salto di qualità.

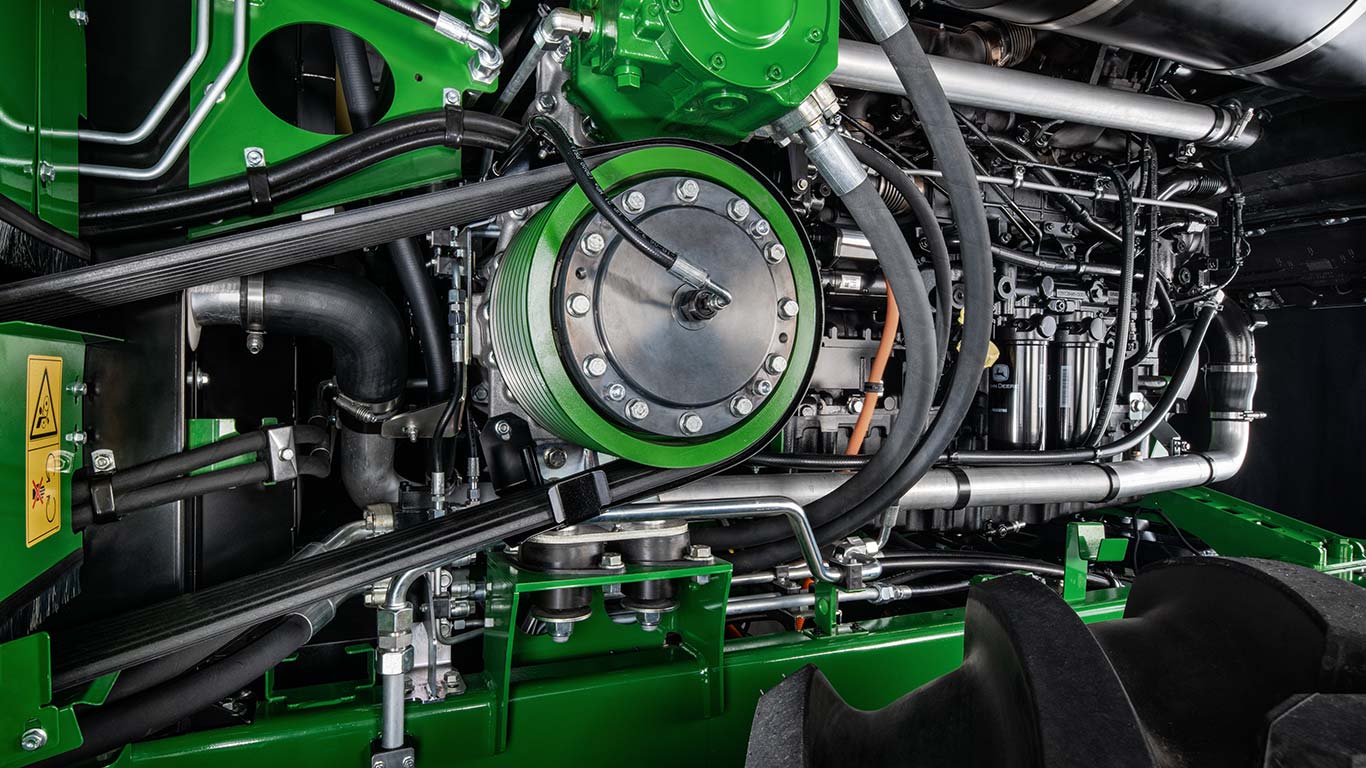

JOHN DEERE JD18X
Aumenta la vostra produttività nelle condizioni di raccolto difficile, con fino a 750 CV e senza aver bisogno dell'additivo per emissioni diesel (DEF). HarvestMotion™ Plus aumenta la coppia e la potenza ai bassi regimi del motore.
Funzioni chiave
Espandi tutto
Riduci tutto
HARVESTMOTION™ E HARVESTMOTION™ PLUS
HarvestMotion™ offre una produttività nettamente superiore e maggiore efficienza a un regime motore più basso. HarvestMotion™ Plus significa un aumento di coppia unico e ancora più potenza a bassi regimi motore per potenziare prestazioni ed efficienza.
COSTI DI ESERCIZIO RIDOT TI
Meno costi e più produttività con intervalli di manutenzione estesi, costi garantiti per le parti soggette ad usura, minor consumo carburante e niente DEF*.
*senza DEF solo per 9500, 9600, 9700 con JD18X
CABINA CONFORTEVOLE E FUNZIONALE
Costruita intorno a voi con grande visibilità, spazio in abbondanza, massimo comfort e display e comandi intuitivi.
NUOVO DESIGN DEL TUBO DI LANCIO
Il profilo ottimizzato del tubo di lancio migliora il flusso del raccolto in condizioni appiccicose. Le coperture proteggono i cablaggi e i tubi idraulici rigidi per una maggiore affidabilità.
TRAZIONE POTENTE
Tutta la potenza scaricata a terra: la nostra trasmissione ProDrive™ e gli pneumatici da 2,15 m che arrivano fino a 1 bar proteggono il terreno grazie a un minore compattamento.
GESTIONE INTELLIGENTE DELL’ INSILATO
HarvestLab™ 3000 misura e documenta sia la sostanza secca che i costituenti in tempo reale per un’analisi accurata della qualità dell’insilato.
TESTATE AD ALTA EFFICIENZA
Scegliete tra una gamma di testate progettate per alte potenze, compreso il nuovo pick-up Serie R per erba che assicura il massimo rendimento. Il vantaggio di un funzionamento affidabile ed efficiente abbinato ad una gestione eccellente del raccolto.
Specifiche
Specifiche chiave
| Potenza nominale | A 1800 giri/min (ECE R120): 552 kW 750 PS / 740 hp |
|||
|---|---|---|---|---|
| Potenza massima | 579 kW 787 PS / 776 hp |
|||
| Motore | Tipo JD18X Conformità alle normative sulle emissioni di scarico: Final Tier 4 / Stage V UE Cilindrata 18 L 1098 cu in. Modello 6180ZX401 (Final Tier 4) / 6180ZX501 (UE Stage V) Cilindri Sei in linea |
|||
| Sistema di alimentazione | Common Rail più quattro valvole | |||
| Capacità serbatoio carburante | 1.500 L 396,3 U.S. gal. |
|||
| Capacità serbatoio DEF (per livello di emissioni FT4 o UE Stage V) | No serbatoio DEF |
Potenza motore
| Potenza nominale | ECE R120: 552 kW 750 PS / 740 hp |
|||
|---|---|---|---|---|
| Potenza massima | 579 kW 787 PS / 776 hp |
|||
| Capacità serbatoio carburante | 1.500 L 396,3 U.S. gal. |
|||
| Capacità serbatoio DEF (per livello di emissioni FT4 o UE Stage V) | No serbatoio DEF |
Motore
| Tipo | JD18X Conformità alle normative sulle emissioni di scarico: Final Tier 4 / Stage V UE |
|||
|---|---|---|---|---|
| Modello | 6180ZX401 (Final Tier 4) / 6180ZX501 (UE Stage V) | |||
| Cilindrata | 18 L 1098 cu in. |
|||
| Cilindri | Sei in linea | |||
| Sistema di alimentazione | Common Rail più quattro valvole | |||
| Compressore aria | Opzionale | |||
| Costruttore | ||||
| Gestione regime motore/velocità al suolo | ||||
| Velocità su strada |
Impianto di raffreddamento
| Comando ventola di raffreddamento | Diretta |
|---|
Albero di comando
| Comando avanzamento | Sistema ProDrive™, trasmissione a cambio automatico, bloccaggio del differenziale (automatico e manuale), sistema frenante automatico a bagno d'olio Regime motore su strada: 1300-1800 rpm |
|||
|---|---|---|---|---|
| Impianto idraulico | Rilevamento del carico | |||
| Frizione principale | Frizione a secco | |||
| Numero di dischi | Due dischi | |||
| Cinghia di comando principale | Rinforzata con inserti in Kevlar®, otto scanalature | |||
| Tensione cinghia | Attivo, a pressione idraulica | |||
| Cinghia di comando principale, cinghie polybelt | Otto scanalature | |||
| Componenti di flusso del prodotto | ||||
| Unità di raccolta |
Impianto elettrico/impianto elettrico e idraulico
| Tipo/tensione | 12 / 24 V | |||
|---|---|---|---|---|
| Batterie/quantità batterie/capacità | 3 x 174 amp-hr | |||
| Alternatore | 12 V – 200 amp 24 V – 140 amp |
|||
| Capacità impianto idraulico | 50 L 13,2 U.S. gal. |
Comando avanzamento
| Bloccaggio del differenziale | Manuale e automatico | |||
|---|---|---|---|---|
| Velocità massima di trasporto | Sistema ProDrive: 20/25/30/40 km/h 12,4/15,5/18,6/24,9 mph |
|||
| Tipo assale posteriore | Trasmissione idromeccanica a 4 ruote motrici | |||
| Impianto frenante automatico in condizioni di bagnato | Standard | |||
| Gestione regime motore | Standard | |||
| Tipo |
Cabina
| Piantone dello sterzo inclinabile ed estensibile | Standard | |||
|---|---|---|---|---|
| Impianto di condizionamento e riscaldamento | Standard: comando ClimaTrak™ | |||
| Frigobox | Opzionale | |||
| Sedile passeggero | Standard Sedile in pelle opzionale |
|||
| Contaettari | Standard | |||
| Sistema di informazione operatore | Display su montante d'angolo Display su bracciolo (touchscreen) Display su guida laterale (touchscreen) opzionale |
|||
| Impianto elettronico CAN bus | Standard | |||
| Sedile dell'operatore | Opzionale: sedile con sospensione pneumatica Opzionale: sedile in pelle |
|||
| Finestrini panoramici | Standard | |||
| Tergicristallo laterale | Tergicristalli posteriore e laterale opzionali Tergicristallo di tipo parallelo |
|||
| A regolazione elettrica e termici | Opzionale sugli specchietti retrovisori | |||
| Specchietti retrovisori | Standard | |||
| Capacità del serbatoio per il lavaggio delle mani |
Soluzioni gestionali macchine
| Monitoraggio delle rese | Harvest Monitor™ opzionale | |||
|---|---|---|---|---|
| Documentazione | Harvest Doc™ opzionale | |||
| Analisi del raccolto | HarvestLab™ 3000 opzionale | |||
| Controllo della lunghezza di taglio in base ai parametri del raccolto | Standard: lunghezza di taglio infinitamente variabile (IVLOC™) Opzionale: sistema AutoLoc™ - da usare con HarvestLab™ 3000 Rotore di taglio da 40 coltelli: 7-25 mm LOC con incrementi di 1 mm / 1.170 giri/min Rotore di taglio da 48 coltelli: 6-21 mm LOC con incrementi di 1 mm / 1.170 giri/min Rotore di taglio da 56 coltelli: 4-18 mm LOC con incrementi di 1 mm / 1.170 giri/min Rotore di taglio da 56 coltelli: 4-16 mm LOC con incrementi di 1 mm / 1.350 giri/min Rotore di taglio da 64 coltelli: 3-16 mm LOC con incrementi di 1 mm / 1.170 giri/min Rotore di taglio da 64 coltelli: 3-14 mm LOC con incrementi di 1 mm / 1.350 giri/min |
|||
| Sistemi di sterzata assistita | Opzionale: AutoTrac™, RowSense™ manuale, AutoTrac™ RowSense™, John Deere Machine Sync™ |
Canale di raccolta
| larghezza | Canale a corpo ampio 830 mm 32,7 in. |
|||
|---|---|---|---|---|
| Componenti del flusso di prodotto | Sistema con flusso del raccolto ad attrito ridotto |
Collegamento della testata
| Comando testata a variazione continua | Standard | |||
|---|---|---|---|---|
| Telaio pivotante laterale | Standard | |||
| Attacco multiplo | Standard | |||
| Attacco automatico PTO | Opzionale | |||
| Comando testata | Base: scatola degli ingranaggi rinforzata (i=3,75); cilindrata pompa/motore: 85/80 cc Opzionale: scatola degli ingranaggi extra rinforzata (i=4,31); cilindrata pompa/motore: 110/90 cc |
|||
| Comando di altezza della testata | Controllo avanzato della testata (AHC) opzionale | |||
| Raccoglitori erba (larghezza di trasporto) | 3, 4, 4,5 m 9,8, 13,1, 14,8 ft |
|||
| Testate per mais | 8, 10 o 12 file Larghezza di lavoro: 6, 7,5 o 9 m 19,7, 24,6 o 29,5 ft |
|||
| Albero di comando | ||||
| Collegamento della testata | ||||
| Numero velocità di comando attrezzatura anteriore | ||||
| Testata per cereali interi | ||||
| Tipi di testata supplementari |
Sistema di alimentazione/rulli di alimentazione
| Apertura telaio rulli di alimentazione | A libro, 37-45 degree (angle) | |||
|---|---|---|---|---|
| Numero | Quattro | |||
| Rilevatore di metallo | Standard | |||
| Rilevatore di pietre | Opzionale | |||
| Larghezza, anteriore | 830 mm 32,7 in. |
|||
| Comando dei rulli di alimentazione standard | Azionamento idrostatico dei rulli alimentatori IVLOC Velocità della trasmissione della testata infinitamente variabile |
|||
| Comando dei rulli di alimentazione opzionale |
Rotore di taglio
| Tipo | Rotore di taglio Dura-Drum™ | |||
|---|---|---|---|---|
| Larghezza tamburo coltelli | 850 mm 33,5 in. |
|||
| Diametro tamburo coltelli | 670 mm 26,4 in. |
|||
| Velocità a regime motore nominale | Standard – 1170 rpm Opzionale – 1350 rpm |
|||
| Tipi di coltelli disponibili (prodotto) | Diritti (erba/universali) Ricurvi (mais) |
|||
| Opzioni barra di taglio | Erba, mais, mais Dura Line™, Dura Line Plus | |||
| Controlama, reversibile | ||||
| Larghezza scatola rotore | ||||
| Numero di coltelli | ||||
| Peso | ||||
| Regolazione coltello fisso | ||||
| Rimozione di coltelli |
Sistema di affilatura coltelli
| Rotazione inversa | Sì | |||
|---|---|---|---|---|
| Automatica dalla cabina | Sì, in remoto da cabina | |||
| Modalità affilatura | Molatura e finitura | |||
| Retromarcia | ||||
| Velocità di retromarcia |
Rompigranella
| Tipo | John Deere Premium KP™, John Deere XStream KP™ | |||
|---|---|---|---|---|
| Cambio rapido | Meccanismo di rotazione a cambio rapido standard | |||
| Rimozione rapida KP™ | Gru opzionale con paranco elettrico a comando remoto |
John Deere Premium KP™
| Alloggiamento | Alloggiamento rompigranella standard | |||
|---|---|---|---|---|
| Lubrificazione | Grasso | |||
| Diametro rulli | 240 mm 9,45 in. |
|||
| Granturco - sawtooth standard o Dura Line™ - numero di denti da rollio (differenziale di velocità) | 118 (32 o 40 percento) | |||
| Prodotto intero - numero denti del rullo a denti di sega standard (differenziale di velocità) | 178 (32 o 40 percento) | |||
| Peso | 163,3 kg 360 lb |
|||
| Differenziale di velocità / Velocità rullo (inferiore) | ||||
| Rulli KP™ disponibili | ||||
| Sorgo, numero denti rullo (differenziale di velocità) |
John Deere XStream KP™
| Alloggiamento | Alloggiamento rinforzato rompigranella | |||
|---|---|---|---|---|
| Lubrificazione | Olio in pressione | |||
| Diametro rulli | 250 mm 9,8 in. |
|||
| Mais - Numero denti di sega Dura Line o denti del rullo XCut (differenziale di velocità) | 110/145 (50 percento) | |||
| Coltura intera - Linea Dura: numero di denti da rollare XCut (differenziale di velocità) | 145/165 (50 percento) | |||
| Differenziale di velocità / Velocità rullo (inferiore) | ||||
| Peso | ||||
| Rulli KP™ disponibili | ||||
| Sistema di monitoraggio temperatura dei cuscinetti | ||||
| Sorgo, numero denti rullo (differenziale di velocità) |
Acceleratore del prodotto
| Diametro rotore/larghezza scatola | 560 / 620 mm 22,86 / 24,41 in. |
|||
|---|---|---|---|---|
| Numero di lame | 10 | |||
| Velocità (opzione) | 1890 rpm | |||
| Cinghia acceleratore |
Tubo di lancio
| Brandeggio, gradi | 210 degree (angle) | |||
|---|---|---|---|---|
| Posizione altezza impianto idraulico | Standard: sollevamento e abbassamento idraulico Opzionale: posizionamento automatico opzionale del tubo di lancio |
|||
| Deviazione cabina doppia | Standard | |||
| Portata dalla linea centrale (opzionale) | 6 o 8 filari: 4,93 m 16,2 ft 10 filari: 5,87 m 19,3 ft 12 filari: 6,71 m 22 ft |
|||
| Altezza di lavoro (massima) | Altezza al tubo di lancio: 6,6 m 21,65 ft |
|||
| Numero di guarnizioni di usura |
Manutenzione
| Filtro schermo radiatore rotante | Standard | |||
|---|---|---|---|---|
| Sistema di lubrificazione automatica | Standard: AutoLube | |||
| Durata sostituzione del filtro e dell'olio motore | 750 ore |
Veicolo
| Con pneumatici anteriori | 710/70 R42 710/75 R42 800/70 R38 800/70 R42 900/60 R42 |
|||
|---|---|---|---|---|
| Con pneumatici posteriori | 620/70 R30 620/75 R30 650/60 R34 710/60 R30 750/65 R26 |
|||
| Lunghezza di trasporto (senza testata) | 6,6 m 21,7 ft |
|||
| Larghezza di trasporto (senza testata) | 3,2-3,49 m 10,5-11,45 ft |
|||
| Altezza di trasporto (alla sommità della cabina) | Inferiore a 4 m 13,12 ft |
|||
| Altezza di lavoro (massima) | ||||
| Peso approssimativo (senza testata) |
Lunghezza di taglio
| Gamma |
|---|
Rullo dentato (rompigranella)
| Cereali, numero denti rullo (differenziale di velocità) | ||||
|---|---|---|---|---|
| Diametro rulli | ||||
| Distanza tra i rulli | ||||
| Mais, numero denti rullo (differenziale di velocità) | ||||
| Peso | ||||
| Sorgo, numero denti rullo (differenziale di velocità) | ||||
| Velocità rullo (inferiore) | ||||
| Velocità rullo (superiore) |
Tipo disco (rompigranella)
| Diametro dei dischi | ||||
|---|---|---|---|---|
| Numero di dischi (superiori/inferiori) | ||||
| Peso |
