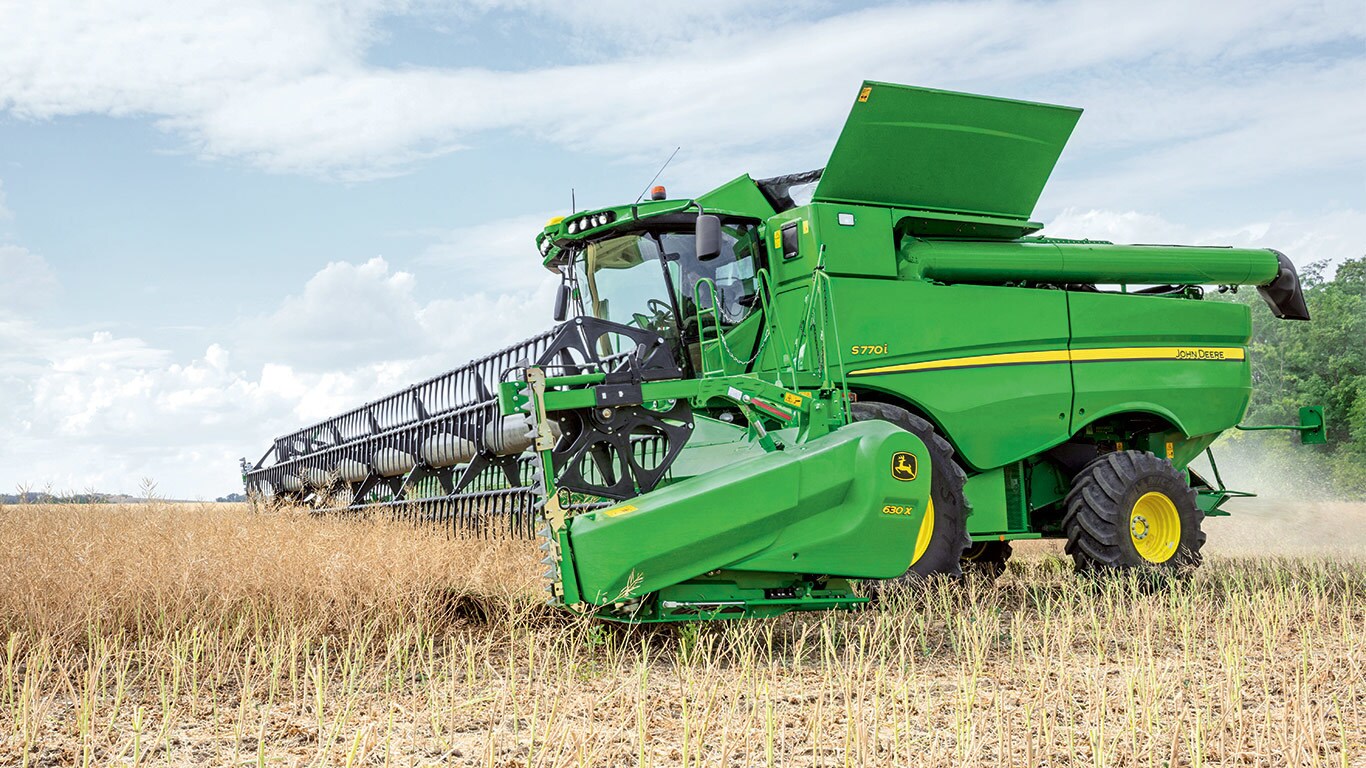

640X | Serie 600X | Testate per mietitrebbie

Alimentazione efficiente grazie alla barra di taglio rigida regolabile

Barra di taglio Easy Cut II

La testata 600X è dotata del sistema di taglio Schumacher Easy Cut II che offre:

Doppia protezione anti-intasamento della lama che copre completamente le sezioni per un taglio efficiente e pulito. Struttura ad alta resistenza per garantire la massima affidabilità anche durante l'uso di alzaspighe.
Sezioni a doppio taglio che eseguono il taglio alternativamente sul bordo superiore e inferiore, con azione autopulente.
Sezioni da 100 mm imbullonate, che permettono una facile sostituzione direttamente sul campo.

Maggiore capacità di trasmissione grazie all'azionamento dei coltelli a ingranaggi planetari

Scatola ingranaggi dell'azionamento dei coltelli a ingranaggi planetari

La scatola ingranaggi rinforzata dell'azionamento dei coltelli a ingranaggi planetari offre un sistema di azionamento dei coltelli migliorato che aumenta la capacità di trasmissione con meno vibrazioni e maggiore affidabilità.

La corsa dei coltelli di 100 mm aggiunge un'azione di taglio ancora più efficiente. La corsa più lunga migliora la capacità della barra di taglio di operare in condizioni avverse, per esempio colture con stelo spesso o erbacce, senza intasamenti.
La velocità dei coltelli è 520 giri/min. sia su piattaforme rigide che flessibili.
L'oscillazione lungo una linea retta della testa del coltello aumenta l'affidabilità della testa.
L'attacco della testa dei coltelli e della scatola di comando è migliorato. Se è necessario effettuare la manutenzione sul coltello è semplice rimuovere le due viti a testa tonda.

Trasmissione rinforzata progettata per il massimo livello di rendimento ed efficienza

Disposizione della trasmissione

La trasmissione per impieghi gravosi per la coclea e la lama sul lato sinistro della piattaforma di taglio è progettata per garantire maggiori rendimenti e migliore efficienza.

La scatola degli ingranaggi di comando dei coltelli è azionata da un albero di trasmissione, mentre la coclea di alimentazione è azionata da una robusta catena e da una frizione di sicurezza per proteggere la coclea e la trasmissione in caso di intasamento.

Trasmissione di potenza efficiente e bassa manutenzione grazie all'azionamento delle lame tramite albero di trasmissione (unità di trasmissione)

Albero di comando singolo

Albero di trasmissione telescopico

Un unico albero di comando telescopico posizionato sul lato sinistro della piattaforma consente il collegamento della piattaforma in modo semplice e rapido. La lama di taglio e la coclea della piattaforma sono comandati da un albero di comando singolo che si collega a un albero di comando del collo alimentatore scanalato. L'albero di comando telescopico unico è incluso nella configurazione standard da 6,7 m fino a 12,1 m.

Azionamento dei coltelli

Da 6,7 m fino a 9,1 m è presente un'unica unità di comando dei coltelli a lato unico che è posizionata sul lato sinistro ed è azionata da un albero di comando telescopico. Sui modelli da 10,7 m e 12,1 m è invece presente un'unità di comando dei coltelli a doppio lato, anch'essa basata su un albero di comando telescopico, che consente il funzionamento sincronizzato di due lame di taglio.

Su tutti i modelli, il sistema di trasmissione è protetto da una frizione di sicurezza rinforzata collegata alla puleggia della trasmissione principale.

Quando la piattaforma non è in uso, l'attacco multicoupler viene riposto in una staffa per il trasporto, che consente di mantenere ordinati e puliti i collegamenti idraulici ed elettrici.

Gestione ottimale del raccolto grazie alla grande coclea a elevata capacità

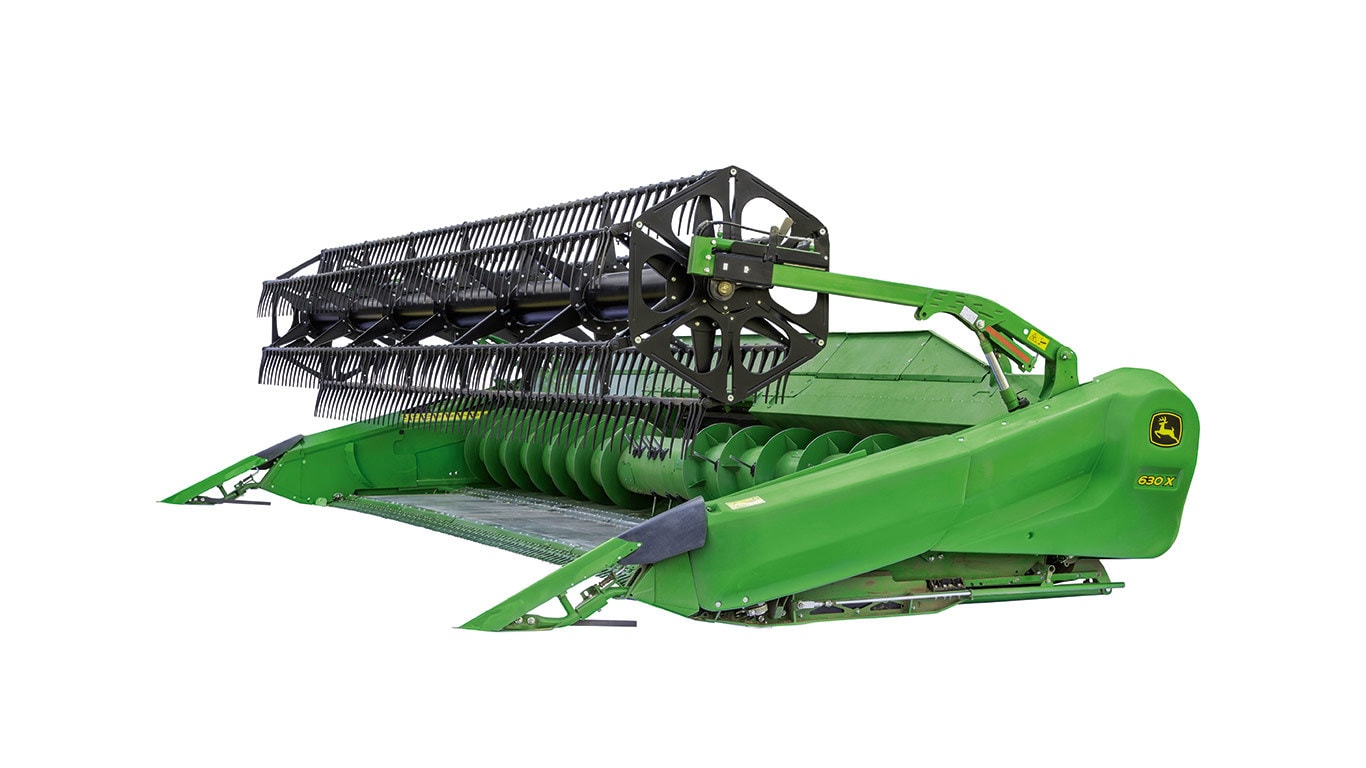

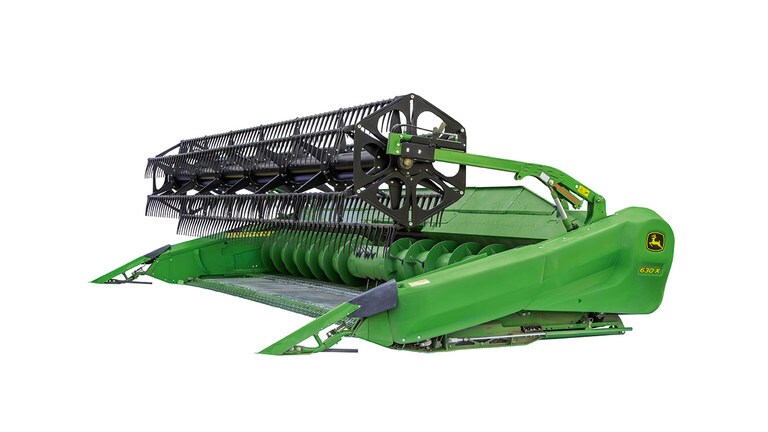

Ampia coclea a elevata capacità

Tutte le piattaforme di taglio serie 600X sono dotate di un grande canale coclea da 660 mm con profonde spire per movimentare grandi quantità di raccolto. Questa struttura fornisce un'area molto ampia sotto la coclea per alimentare in modo efficace grandi volumi di materiale.

Tutte le coclee sono dotate di denti retrattili sull'intera larghezza, progettati per permettere una rapida sostituzione e montati per mezzo di un apposito fermo. I fermi dei denti della coclea impediscono ai denti rotti di entrare nella mietitrebbia, riducendo al minimo il rischio di potenziali danni provocati da rocce, sabbia o altri tipi di ostruzione.

La coclea divisa permette di mantenere elevate prestazioni sull'intera larghezza di taglio (alimentazione).

Fino a 9,15 m, questa coclea sarà utilizzata come unica sull'attuale piattaforma 600R. Sulle piattaforme da 10,70 m e 12,1 m, verrà utilizzato un cuscinetto della coclea centrale per permettere la raccolta in condizioni di elevato rendimento con la massima capacità di alimentazione.

Coclea tradizionale

Coclea resistente all'usura

Oltre alla configurazione della coclea convenzionale è possibile scegliere una coclea resistente all'usura consigliata per la raccolta del riso. Quindi, le spire della coclea sono rinforzate per garantire la massima resistenza all’usura. Disponibile in futuro.

Coclea di alimentazione regolabile per la massima versatilità

Regolazioni di profondità e altezza

Un'altra caratteristica delle testate serie 600X è la rapida regolazione della coclea in due direzioni: profondità e altezza.

La regolazione rapida consente di ottimizzare la testata per qualsiasi raccolto e condizione (per esempio, alzare la coclea per la raccolta di colza), ottenendo un'alimentazione più regolare e quindi prestazioni ottimali delle mietitrebbie John Deere. L'operazione deve essere eseguita manualmente sul lato sinistro e destro della piattaforma di taglio.

Risparmio di tempo grazie all'attacco elettroidraulico a punto singolo

Multicoupler a leva singola

Un semplice e pratico multicoupler a leva singola posizionato sul lato sinistro del collo alimentatore consente all'operatore di collegare tutte le connessioni elettroidrauliche della testata e innesta i perni di bloccaggio con un semplice passaggio. Il multicoupler a leva singola consente di risparmiare tempo quando si passa dal campo alla strada o viceversa.

Regolazione automatica della testata (AHC)

Comando con il collo alimentatore a inclinazione laterale

Le piattaforme di taglio John Deere 600X sono dotate di un sistema di regolazione della testata completamente integrato.

Tale sistema consente di regolare automaticamente le seguenti funzioni:

Altezza della piattaforma di taglio (delle stoppie)
Inclinazione laterale
Pressione al suolo della piattaforma

Le funzioni programmabili di regolazione automatica della testata garantiscono prestazioni ottimali e una maggiore praticità e comodità per l'operatore.

Fino a 7,6 m, le piattaforme 600X sono dotate di quattro sensori HeaderTrak™ che seguono il profilo del terreno per garantire un'altezza uniforme delle stoppie e ridurre al minimo il rischio di danni alla testata se il terreno è irregolare.

Le testate comprese tra 630X da 9,15 m a 640X da 12,1 m, invece, sono dotate di sei sensori HeaderTrak. I due sensori aggiuntivi forniscono il massimo livello di qualità di taglio e prestazioni sul campo per le testate di dimensioni più grandi. I sensori HeaderTrak sono posizionati in modo regolare in prossimità della lama nel piano e si muovono assieme alla lama. Questa posizione offre una reattività eccellente su terreni collinari.

Sensori HeaderTrak

Gamma di regolazione continua a distanza del piano tra 400 mm e 1200 mm

Versatilità:

Il piano può essere regolato in modo continuo senza alcun inserto o altri pezzi mobili. La conversione da granella minuta a colza o viceversa richiede 5 minuti e nessun attrezzo. Per consentire la conversione completa in 5 minuti il piano può essere posizionato in qualsiasi posizione senza alcun inserto. L'operazione viene eseguita dalla cabina. Lo spostamento del piano lungo l'intera corsa di regolazione di 800 mm richiede meno di 30 secondi.

Prestazioni:

Il piano estensibile (lama) da 1200 mm (47,2 in) è il più lungo disponibile sul mercato. Grazie alla capacità di estendere maggiormente il piano rispetto alle testate della concorrenza, siamo in grado di offrire perdite dalla testata più basse in tutti i raccolti rispetto a tutte le altre piattaforme a piano estensibile. Per la raccolta di semi oleosi, è importante che la testata si sposti oltre l'aspo per ridurre le perdite preraccolta, aumentando di conseguenza il profitto per ettaro per il produttore.

Integrazione:

Il software intelligente della mietitrebbia (compreso nelle dotazioni base dai modelli anno 2014, disponibile tramite DTAC per i modelli precedenti) permette di inserire l'altezza delle piante e l'altezza di interesse delle stoppie sul display su bracciolo. Questi dati, associati alla quantità di prodotto raccolto immessa manualmente, permettono alla mietitrebbia di preimpostare il piano di taglio per ottimizzare l'operazione. Questo valore predefinito può, in ogni caso, essere sovrascritto utilizzando l'interruttore sulla leva idrostatica idrostatica avanzata. Sulla parte posteriore della leva idrostatica avanzata, infatti, è presente un interruttore a doppio clic aggiuntivo che consente di controllare il funzionamento longitudinale del piano. La leva idrostatica avanzata è disponibile nelle pagine di listino delle mietitrebbie. Per le mietitrebbie già in servizio è disponibile tramite i servizi postvendita. La posizione del piano può essere memorizzata assieme alla posizione dell'aspo e dell'altezza sui pulsanti di ripristino della testata.
