643MCaricatore frontale
- Ideale per operazioni con caricatore standard
- Visuale priva di ostruzioni
- Montaggio facile e veloce
- Manutenzione semplificata
Leggero e robusto, il caricatore M è il caricatore economico per tutte le applicazioni standard in agricoltura. Un braccio più leggero del 20% e una zavorra posteriore minore del 20% dei caricatori R assicurano al tuo trattore ancora più agilità. Il braccio sottile fornisce una buona visibilità sulla benna, sui punti di aggancio e sull'intero ambiente circostante. Il robusto sistema di autolivellamento meccanico fornisce una forza di richiamo 1,6 volte maggiore della già elevata capacità di sollevamento. Solleva una benna in 4 secondi per nutrire più velocemente il bestiame.
Funzioni chiave
Espandi tutto
Riduci tutto
Eseguite rapidamente i lavori con il caricatore frontale Serie M
Il concime appiccicoso e gli aggrappatori interi di insilato vengono gestiti con facilità con il caricatore frontale Serie M
Braccio del caricatore sottile, tetto panoramico e cofano del motore basso per una perfetta combinazione e visibilità da John Deere
Attacco Euro con leva di bloccaggio attrezzo
In figura boccole lubrificabili su una leva a squadra

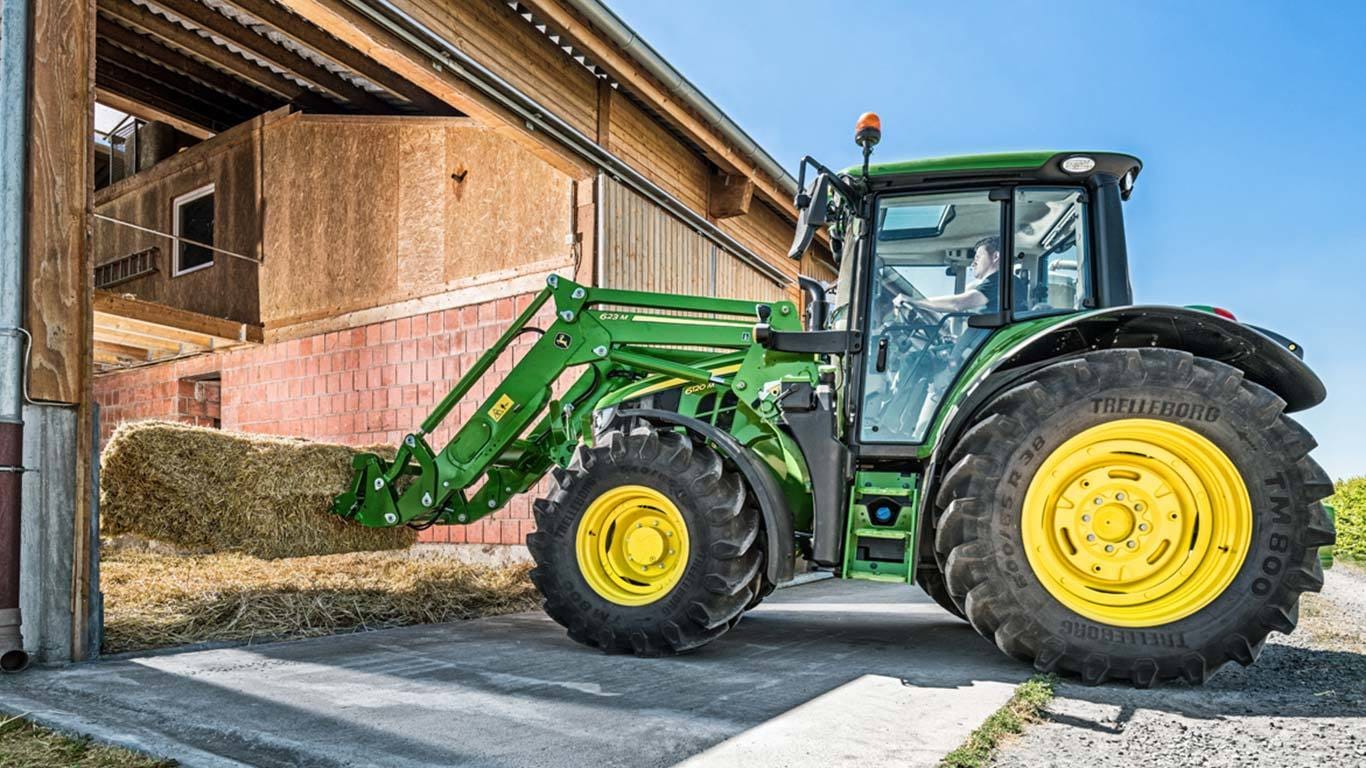

Gestite il trattore velocemente usando un caricatore frontale leggero
Eseguite rapidamente i lavori con il caricatore frontale Serie M
Il caricatore frontale John Deere Serie M è stato progettato in particolare per gli utenti che cercano un caricatore frontale più leggero per tutte le applicazioni agricole quotidiane.
- Circa il 20% più leggero della Serie R per un trattore più agile
- Zavorra posteriore richiesta inferiore di circa il 20%
- Cilindri idraulici ad azionamento rapido (per es., sollevamento di una benna in 4 secondi con il caricatore frontale 603M)
Completate le attività velocemente con la capacità elevata di sollevamento della tiranteria di autolivellamento meccanico

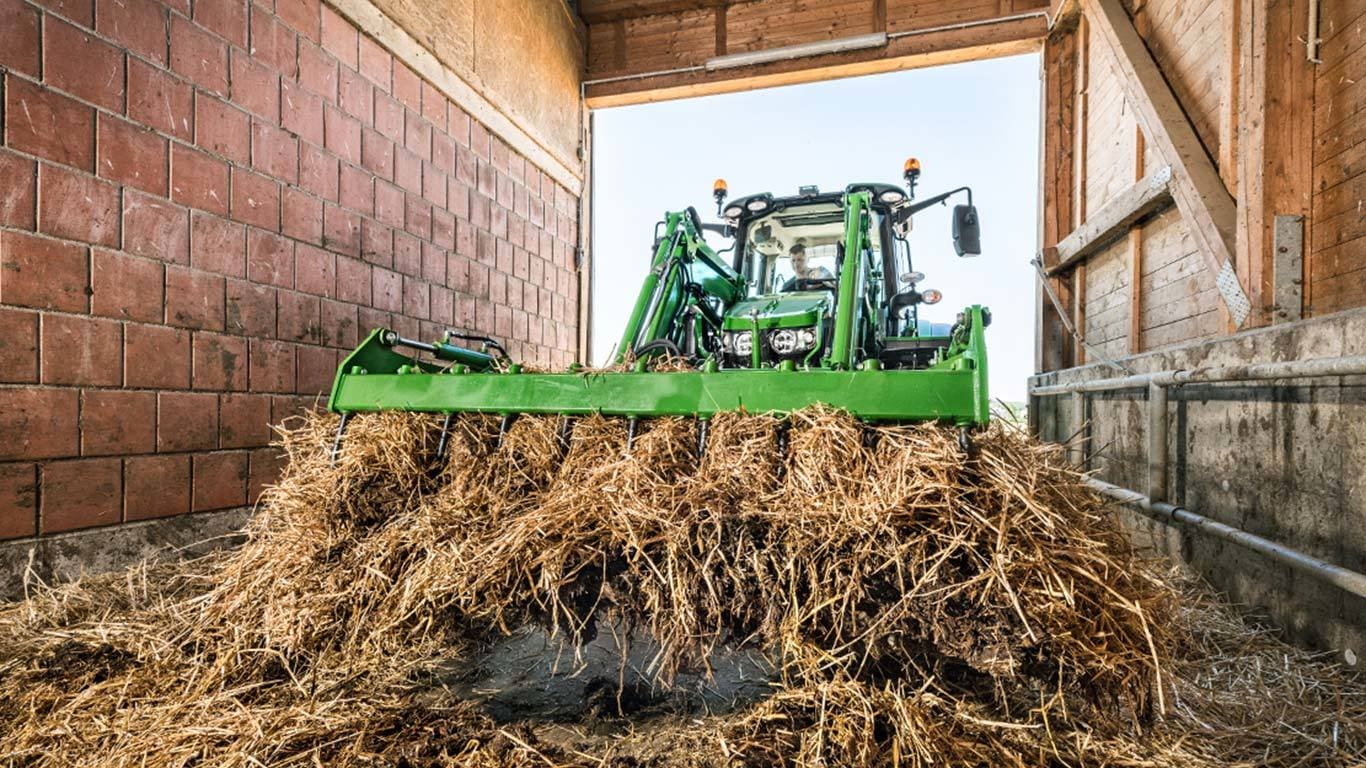

Il concime appiccicoso e gli aggrappatori interi di insilato vengono gestiti con facilità con il caricatore frontale Serie M
Tutti i caricatori frontali Serie M sono dotati della funzione di autolivellamento meccanico (MSL), che mantiene gli attrezzi esattamente paralleli durante il sollevamento. La geometria di questa tiranteria è stata ottimizzata per una capacità di sollevamento fino a 1875 kg (4133,7 lb) assieme a una forza di richiamo della benna maggiore da 1,6 a 1,9 volte. Questa forza aggiuntiva contribuisce ad alimentare il bestiame più rapidamente con gli aggrappatori interi.
John Deere misura e indica la capacità di sollevamento a 800 mm (31,5 in.) davanti al punto di articolazione e con una benna installata. Questo mostra l'alto valore di carico utile che il caricatore frontale è pienamente in grado di gestire.
Visibilità eccellente con un design sottile del braccio del caricatore
Braccio del caricatore sottile, tetto panoramico e cofano del motore basso per una perfetta combinazione e visibilità da John Deere
Il braccio del caricatore è stato mantenuto sottile per le aree ristrette che si trovano spesso nella aziende agricole miste o zootecniche. Ciò comporta una grande visibilità anteriore dell'attrezzo, per esempio la benna, e delle merci caricate e allo stesso tempo della zona attorno al caricatore frontale.
Quando viene collegato un attrezzo, i ganci di montaggio sono chiaramente visibili dal sedile per una semplice sostituzione in meno di 1 minuto.
Collegate e scollegate gli attrezzi in pochi secondi
Attacco Euro con leva di bloccaggio attrezzo
Benne, aggrappatori, forche e altri attrezzi vengono cambiati giornalmente per gestire i diversi materiali. Il caricatore frontale Serie M permette di cambiare questi attrezzi con facilità entro un minuto.
- Agganciate dalla cabina e semplicemente richiamate l'attrezzo da bloccare
- Per sbloccare, tirate una leva facilmente accessibile
- I connettori idraulici per la terza funzione sono posizionati ergonomicamente per un semplice accesso
Funzionamento regolare e lunga durata con boccole lubrificabili e sostituibili
In figura boccole lubrificabili su una leva a squadra
Tutte le boccole del caricatore frontale sono facilmente lubrificabili e di grandi dimensioni per trasmettere i carichi uniformemente. È possibile sostituire le boccole che trasmettono le forze più elevate per permettere l'utilizzo del caricatore frontale Serie M per molti anni.
Specifiche
Specifiche chiave
| Altezza di sollevamento massima (A) | 4159 mm 164 in. |
|||
|---|---|---|---|---|
| Capacità di sollevamento all'altezza massima | Misurata sul punto di articolazione (U) 1849 kg 4076 lb |
|||
| Forza di strappo del braccio | Misurata sul punto di articolazione (Y) 2212 kg 4877 lb |
|||
| Capacità di forza richiamo benna | A livello del suolo (ZZ) 3070 kg 6768 lb |
|||
| Spazio libero all'altezza massima - benna scaricata (C) | 3130 mm 123 in. |
|||
| Angolo di scarico (E) | -59 degree (angle) | |||
| Angolo di richiamo (G) | 49 degree (angle) |
Trattore
| Modello | 643M su 6130M, 6140M, 6110R, 6120R, 6130R | |||
|---|---|---|---|---|
| Pneumatico anteriore | 540/65R24 | |||
| Pneumatico posteriore | 600/65R38 | |||
| Configurazione dell'assale anteriore | ||||
| Passo | 2580 mm 101,6 in. |
|||
| Capacità pompa | 114 L/min 30 gpm |
|||
| Pressione nominale | 200 bar 2900 psi |
Caricatore
| Zavorra di base | ||||
|---|---|---|---|---|
| Configurazione livellamento | Autolivellamento meccanico (MSL) | |||
| Benna utilizzata | Benna standard: 2200 mm 87 in. NOTA: l'utilizzo di altre benne comporterà specifiche diverse. |
|||
| Peso della benna | 244 kg 538 lb |
|||
| Capacità di sollevamento all'altezza massima | Misurata sul punto di articolazione (U) 1849 kg 4076 lb Misurata 800 mm davanti all'articolazione (V) 1918 kg 4228 lb |
|||
| Capacità di sollevamento a 59 in. (1.500 mm) | Misurata sul punto di articolazione (W) 2000 kg 4409 lb Misurata 800 mm davanti all'articolazione (X) 1916 kg 4224 lb |
|||
| Forza di strappo del braccio | Misurata sul punto di articolazione (Y) 2212 kg 4877 lb Misurata 800 mm davanti all'articolazione (Z) 1971 kg 4345 lb |
|||
| Capacità di forza richiamo benna | All'altezza massima (VV) 1853 kg 4085 lb All'altezza di sollevamento di 59 in. (1.500 mm) (XX) 3068 kg 6764 lb A livello del suolo (ZZ) 3070 kg 6768 lb |
|||
| Dimensioni | Altezza di sollevamento massima (A) 4159 mm 164 in. All'altezza massima - livello benna (B) 3896 mm 153 in. All'altezza massima - scarico benna © 3130 mm 123 in. |
|||
| Lunghezza totale (I+F) | 5439 mm 214 in. |
|||
| Altezza complessiva in posizione di trasporto (J) | ||||
| Profondità di scavo (H) | 73 mm 2,9 in. |
|||
| SBRACCIO | All'altezza massima (D) 920 mm 36 in. A livello del suolo - livello benna (F) 2859 mm 113 in. |
|||
| Angolazione della benna | Angolo di scarico (E) -59 degree (angle) Angolo di richiamo (G) 49 degree (angle) Angolo di scarico, a terra -116 degree (angle) |
|||
| Tempi di ciclo | Sollevamento caricatore 4,5 seconds Abbassamento caricatore 3,3 seconds Scarico benna 4,4 seconds Richiamo benna 5 seconds |
